Тема: Дверь с "невидимой" коробкой и "скрытыми" петлями
Share |

  1. #1
    Старожил
    Регистрация
    03.03.2007
    Сообщений
    676

    По умолчанию Дверь с "невидимой" коробкой и "скрытыми" петлями

    С радостью сообщаю потенциальным заказчикам продукции завода Неман . Сегодня завод приступил к серийному производству новой модели двери – Н-3. Дверь принципиально отличается от всех существующих на Российском рынке. Аналогов я не знаю. Дверь визуально не имеет петель (причем петли не «скрытые» с огромными дырами в дверной коробке) и сама дверная коробка «прячется» за полотном. Это наш совместный проект с фирмой «Кто Там».
    С уважением. В.Б.Павлов, завод "Неман".

  2. #2
    .
    Регистрация
    03.03.2007
    Адрес
    Санкт-Петербург
    Сообщений
    1,197

    По умолчанию 0

    Цитата Сообщение от Павлов В
    С радостью сообщаю потенциальным заказчикам продукции завода Неман . Сегодня завод приступил к серийному производству новой модели двери – Н-3.
    Скажите пожалуйста, где то уже можно посмотреть чертежи?
    С уважением, Павел.

  3. #3
    And
    And вне форума
    Заблокирован
    Регистрация
    11.05.2007
    Адрес
    Москва
    Сообщений
    10

    По умолчанию 0

    И примерную стоимость (типа между такой-то и такой-то моделью) огласите
    Когда дилеров можно будет "терзать"?

  4. #4
    Старожил
    Регистрация
    03.03.2007
    Сообщений
    676

    По умолчанию 0

    Описание "выложу" в ближайшее время, образцы и "клиентские" двери запущены в производство и вы можете их увидеть на торговых точках "Кто Там". Цена почти как у К-9l.
    С уважением. В.Б.Павлов, завод "Неман".

  5. #5
    Старожил
    Регистрация
    03.03.2007
    Сообщений
    676

    По умолчанию 0

    Все права на реализацию дверей Н-3 в Москве переданы компании "Кто Там".
    С уважением. В.Б.Павлов, завод "Неман".

  6. #6
    And
    And вне форума
    Заблокирован
    Регистрация
    11.05.2007
    Адрес
    Москва
    Сообщений
    10

    По умолчанию 0

    Т.е. у СДН таких дверей не будет?
    А я уже к ним собирался в выходные за дверью...
    г-н Павлов, опять Вы ввергаете неокрепшее сознание в пучину раздумий
    На тему "лучшее враг хорошего"

    P.s. ССылочкой на "Кто там" не поделитесь?
    Последний раз редактировалось And; 25.05.2007 в 20:30.

  7. #7
    Старожил
    Регистрация
    03.03.2007
    Сообщений
    676

    По умолчанию 0

    Цитата Сообщение от And
    Т.е. у СДН таких дверей не будет?
    А я уже к ним собирался в выходные за дверью...
    г-н Павлов, опять Вы ввергаете неокрепшее сознание в пучину раздумий
    На тему "лучшее враг хорошего"

    P.s. ССылочкой на "Кто там" не поделитесь?
    Нет предела мысли конструктора.
    Проект совместный, заказчик "Кто Там", реализация "Неман". Обычная "схема" в производстве.
    "Кто Там" за нашим баннером.
    С уважением. В.Б.Павлов, завод "Неман".

  8. #8
    Старожил
    Регистрация
    03.03.2007
    Сообщений
    559

    По умолчанию 0

    Интересно посмотреть на конструкцию петли. Лет 15 назад в наш техотдел установили компьютер, шеф дал задание сделать прочную дверь. Я всё на багажник авто смотрел - петель то не видно...
    В общем взял глиссажную трубу (толщина стенки 16мм), отрезали два куска по 200мм, вырезали необходимый сектор (делал прорисовку 1:1), заказали оси, приварили к трубе и спрятали в коробке с опорами на шарики. Служит верой правдой до сих пор, правда угол раскрытия полотна немного меньше стал.

  9. #9
    Администратор
    Регистрация
    03.03.2007
    Сообщений
    5,449

    По умолчанию 0

    В общем взял глиссажную трубу (толщина стенки 16мм), отрезали два куска по 200мм, вырезали необходимый сектор (делал прорисовку 1:1), заказали оси, приварили к трубе и спрятали в коробке с опорами на шарики. Служит верой правдой до сих пор, правда угол раскрытия полотна немного меньше стал.
    Не совсем понятно...
    Может эскиз? или хотя бы в ЛОКСПИКЕР?
    С уважением, Пётр

  10. #10
    Старожил
    Регистрация
    03.03.2007
    Сообщений
    559

    По умолчанию 0

    Попробую подробней, хотя овчинка выделки не стоит, грубовато для сегоднешнего дня....
    Итак труба диаметром (наружным) 150мм, толщина стенки 16мм. Отрезаем часть трубы высотой 200мм.
    Смотрим на трубу сверху, вырезается сектор 120 градусов (например) на всю высоту трубы (буква С). Одну сторону трубы крепим к полотну через пластину, на другую сторону привариваем ось. Ось имеет утолщение и обработанные концы (типа ударного инструмента сварливых баб - скалка) под установку в стаканы с шариком. Шарик конечно в каждой опоре один-внизу. После сборки и обварки шарниров полотно не снять. Снаружи просто полотно , чистое как доска, а открывается наружу...
    Знакомый по моим следам сделал себе дома, не нарадуется. Уж чего, чего, а железа в Магнитке много

  11. #11
    Администратор
    Регистрация
    03.03.2007
    Сообщений
    5,449

    По умолчанию 0

    Цитата Сообщение от А_Винников
    Попробую подробней, хотя овчинка выделки не стоит, грубовато для сегоднешнего дня....
    Ну почему же, Андрей?
    Хорошее решение.
    С уважением, Пётр

  12. #12
    Старожил
    Регистрация
    03.03.2007
    Сообщений
    676

    По умолчанию 0

    Все гораздо проще. Основа подвеса полотна - «пресловутые» петли «Барк», только расположены они в замкнутом наружном уступе дверной коробки. Все это «хозяйство» (включая коробку) закрыто полотном.
    С уважением. В.Б.Павлов, завод "Неман".

  13. #13
    Администратор
    Регистрация
    03.03.2007
    Сообщений
    5,449

    По умолчанию 0

    Цитата Сообщение от Павлов В
    Все гораздо проще. Основа подвеса полотна - «пресловутые» петли «Барк», только расположены они в замкнутом наружном уступе дверной коробки. Все это «хозяйство» (включая коробку) закрыто полотном.
    Не понятно.
    Коробка закрыта полотном двери? А как же тогда наружний уступ?
    С уважением, Пётр

  14. #14
    Старожил
    Регистрация
    03.03.2007
    Сообщений
    676

    По умолчанию 0

    Цитата Сообщение от Иванов
    Не понятно.
    Коробка закрыта полотном двери? А как же тогда наружний уступ?
    Уступ, как часть дверной коробки, тоже закрыт дверным полотном.
    С уважением. В.Б.Павлов, завод "Неман".

  15. #15
    .
    Регистрация
    03.03.2007
    Адрес
    г. Санкт-Петербург, Россия
    Сообщений
    2,789

    По умолчанию 0

    Цитата Сообщение от Павлов В
    Все гораздо проще.
    Основа подвеса полотна - «пресловутые» петли «Барк», только расположены они в замкнутом наружном уступе дверной коробки. Все это «хозяйство» (включая коробку) закрыто полотном.
    Вопросы по терминам.
    "замкнутом наружном уступе дверной коробки" - это что такое?
    Та, часть дверного полотнища, которая иначе называется четвертью или фальцем?
    http://www.glossary.ru/cgi-bin/gl_sch2.cgi?RKwusqo!vorusgylwogrui
    а тут картинка
    http://www.is.lviv.ua/~tw/Hormann/falz1.jpg
    Все это «хозяйство» (включая коробку) закрыто полотном - это как?
    Дверная коробка, что меньше, чем этот фальц?
    А куда тогда делась ответная коробка под ригеля замка?
    Утоплена в стенку?
    С уважением к читающим
    Клуб Любителей

  16. #16
    Администратор
    Регистрация
    03.03.2007
    Сообщений
    5,449

    По умолчанию 0

    2 Павлов В

    Не сочтите за труд, разместите здесь эскиз - это же вопрос десяти минут...
    С уважением, Пётр

  17. #17
    Старожил
    Регистрация
    03.03.2007
    Сообщений
    676

    По умолчанию 0

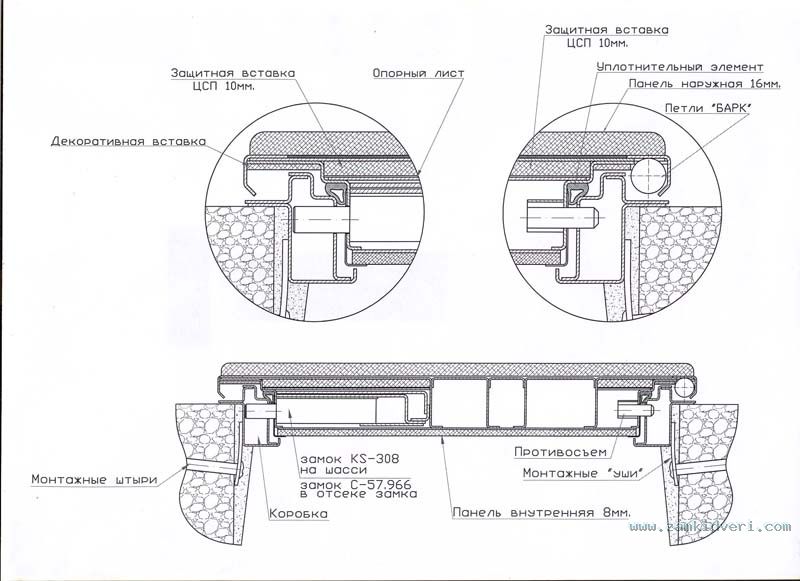

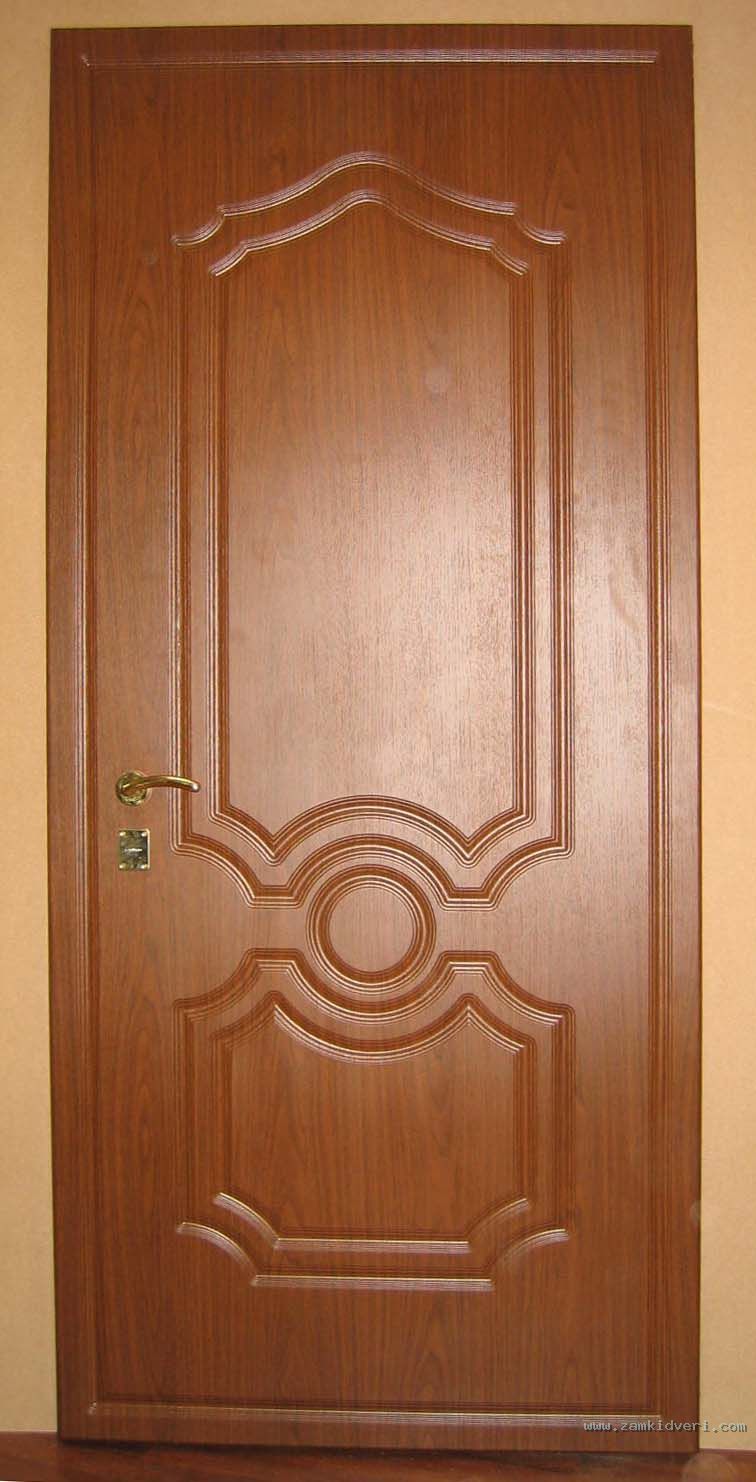

    Вот так выглядит (Рис 1) и так «устроена» (Рис 2) Н-3. Дверь будет выпускаться в 2-х вариантах исполнения: взломостойком (то, что вы видите на разрезе) и общего назначения (без защитных вставок).
    Изображения
    С уважением. В.Б.Павлов, завод "Неман".

  18. #18
    .
    Регистрация
    03.03.2007
    Адрес
    г. Санкт-Петербург, Россия
    Сообщений
    2,789

    По умолчанию 0

    Дверная коробка и петли прикрыты, увеличенной четвертью (фальцем) Понятно.
    Это лучше, чем открыто.
    Но, в чем кайф?
    На старых дверях отжимы шли постоянно?
    При старом дверном полотне, замки трещали за счет больших щелей в притворе?
    Замок и ригеля защитить еще лучше от отжима и перепиливания?
    Уменьшить затраты на дверную коробку?
    Что там за петля такая, крутая..любопытно, её как то проверяли, кроме рассказов Левакова что это супер?
    Я сейчас не о петле, она открывать должна дверь, тут все ясно.
    Но, видно была в чем то необходимость, прикрыть петли от вора и взломщика.
    Что это за необходимость такая, защищать петлю?
    И попутно, а что часто взламывают двери через петли?
    С уважением к читающим
    Клуб Любителей

  19. #19
    Старожил
    Регистрация
    03.03.2007
    Сообщений
    676

    По умолчанию 0

    Главный "перчик"-необычный дизайн. Мне он нравится. О взломостойкости поговорим после испытаний, "вскрытие покажет". Испытания будут в июне.
    С уважением. В.Б.Павлов, завод "Неман".

  20. #20
    .
    Регистрация
    03.03.2007
    Адрес
    г. Санкт-Петербург, Россия
    Сообщений
    2,789

    По умолчанию 0

    Цитата Сообщение от Павлов В
    Главный "перчик"-необычный дизайн. Мне он нравится. О взломостойкости поговорим после испытаний, "вскрытие покажет". Испытания будут в июне.
    Дизайн это хорошо.
    Любопытно было бы Вам знать, что подобные двери, давно делаются, не у нас.
    В Германии.
    Там фальц,на деревяшке, специально укреплен металлом.
    И, петли никто не прикрывает, так как петель просто нет, снаружи.
    Взломы были дверей через петли, или вся причина, новизны на уровне дизайна осталась?
    А что себестоимость?
    Судя по конструкции, дверь, изготавливать стало сложнее?
    Установка должна быть проще, так как этакий блин на весь проем,и коробка крепиться уголком на дверной проем.

    В замках тоже процесс необычности, и "ни у кого нет", идет.
    Невидимые замки, два в одном, перекодировка, зависимый, независимый, с защелками и без, броненакладки, отсечная шайба Класс, ригельные замки, ключ буратино.
    Придумать только надо, что-то иное, кроме дизайна.
    Хотят же знать, чем отличается, и в чем разница, и необходимость.
    В чем фишка, кроме иного вида.
    С уважением к читающим
    Клуб Любителей
