Тема: Балансные цилиндры
Share |

  1. #1
    Администратор
    Регистрация
    03.03.2007
    Сообщений
    5,449

    По умолчанию Балансные цилиндры

    Поскольку вопросы все-таки есть (MIWA PR Cylinder), хотелось бы расставить точки над i и проговорить в явном виде преимущества и недостатки балансных цилиндр ов.
    С уважением, Пётр

  2. #2
    Старожил
    Регистрация
    03.03.2007
    Сообщений
    559

    По умолчанию 0

    Для начала об основных принципах таких замков.
    Замок состоит из дисков вращающихся в стакане. В каждом диске есть углубление. При повороте ключа, каждый секрет устанавливает свой диск на определённый угол, при этом углубления в дисках образуют канал, в который укладывается баланс, и происходит проворот цилиндра .
    В классических замках, чтобы вынуть ключ необходимо его повернуть до упора в сторону обратную открыванию. Как правило такие замки закрываются автоматически.
    Есть и балансные цилиндры изготовленные в пику штифтовым евроцилиндрам. Они имеют такие же присоединительные размеры и могут вполне использоваться наравне с евроцилиндрами во всех замках имеющих привод от евроцилиндра.

    В отличии от штифтовых, дисковые более стойкие к загрязнению. Мусор и посторонние предметы можно легко извлечь из скважины. В штифтовых этому мешает узкий или сложный профиль скважины и сами торчащие штифты.

    Дисковые замки имеют выше ресурс работоспособности, так как усилие поворота диска ключом очень незначительное, износ минимален. В штифтовых замках ключ входя в замок каждый раз нажимает штифты при установке ключа и при его вынимании. Если ключ стальной и имеет грубую поверхность (так делают вьетнамцы-китайцы, проходя фрезой на большой скорости подачи), он работает как микропила и штифты начинают быстро изнашиваться. Грубо сделанный ключ к дисковому замку не даёт такого эффекта, из-за другого принципа работы.

    Секретность дисковых замков намного выше обычных 5-ти штифтовых цилиндр ов.
    В прилагаемой картинке эта цифра есть.
    Дисковые замки невозможно открыть бампингом, ударять просто не по чему, так как диски надо поворачивать по оси.
    Вскрыть отмычками дисковый замок очень сложно, так как надо знать на какой угол повернуть каждый диск. Инстумент для вскрытия таких замков разработан и он есть, но в основном для висячих замков, ключ которых имеет площадки (секреты) с обеих сторон ключа.
    Инструмента для вскрытия обычных балансных замков с полукруглым ключом, я по крайней мере так и не нашёл.
    Классно придумано с миниатюрами !!!
    Последний раз редактировалось А_Винников; 21.04.2009 в 18:50.

  3. #3
    Администратор
    Регистрация
    03.03.2007
    Сообщений
    5,449

    По умолчанию 0

    Александр, а как с уязвимостью этих цилиндр ов?
    Получается, что они надежнее штифтовых? Только несколько оборотов сделать не получится в силу конструктива.
    С уважением, Пётр

  4. #4
    Эксперт из команды форума
    Регистрация
    04.03.2007
    Адрес
    Санкт-Петербург
    Сообщений
    9,441
    Записей в дневнике
    430

    По умолчанию 0

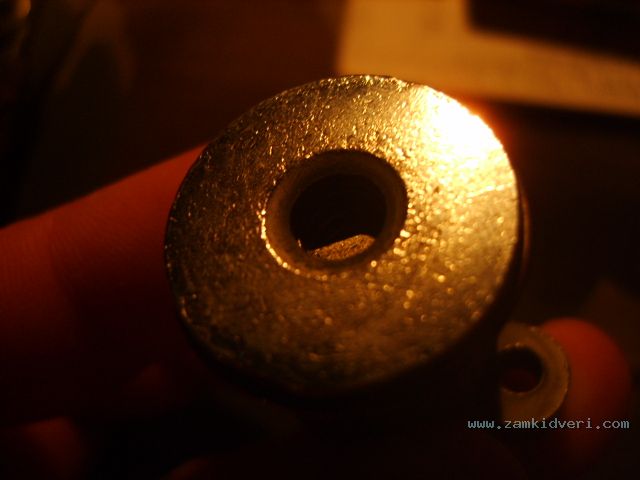

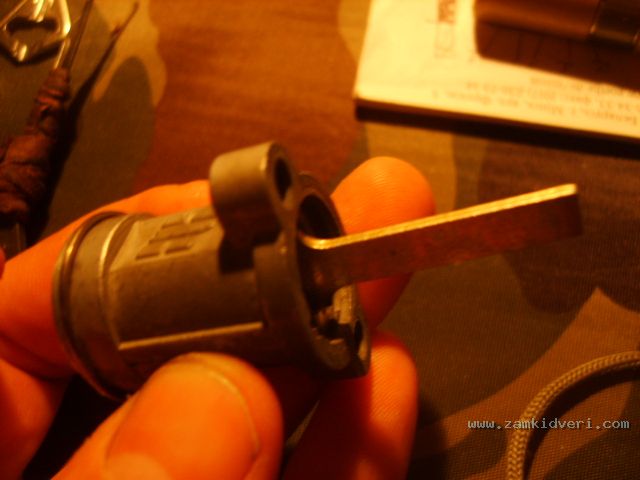

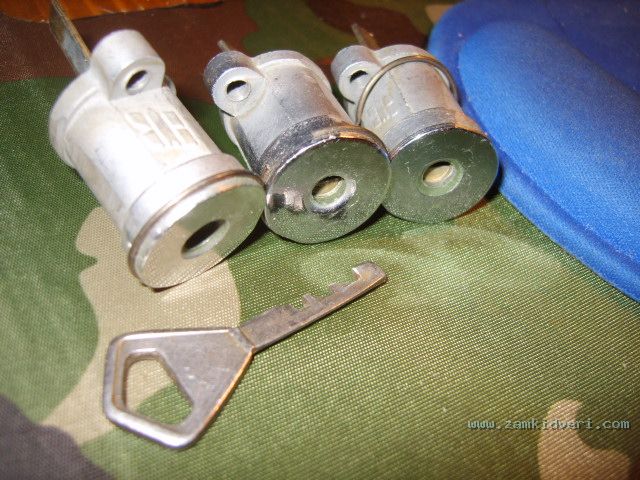

    Замочки с таким механизмом распространены на необъятных просторах нашей великой Родины СССР,
    В частности, его младшие Барановичские братья.. в модификациях цилиндр ов присутствует от 3 (почтовые замки) до 8 (квартирные и гаражные замки) дисков, но результаты их вскрытия и дальнейшей разборки данных механизмов свидетельствуют о том , что есть случаи, когда балланс в данных цилиндра х бывает укорочен и запирает лишь 5 из 8 дисков..печально..
    Сейчас на рынках появились их родственники - навесные замки Нора-М , но с 8-10 -ю дисками ..

    Но суть такова, что данное чудо зачастую помещено торчать одиноким грибом (замок типа ШО-25) из внешней стороны двери..что вызывает дикий и неутерпимый соблазн ворья просто их свернуть разводным ключём или просто сбить кувалжой.. замок внутри двери высверливается трубчатым сверлом при пособничестве аккумуляторного шуруповёрта...

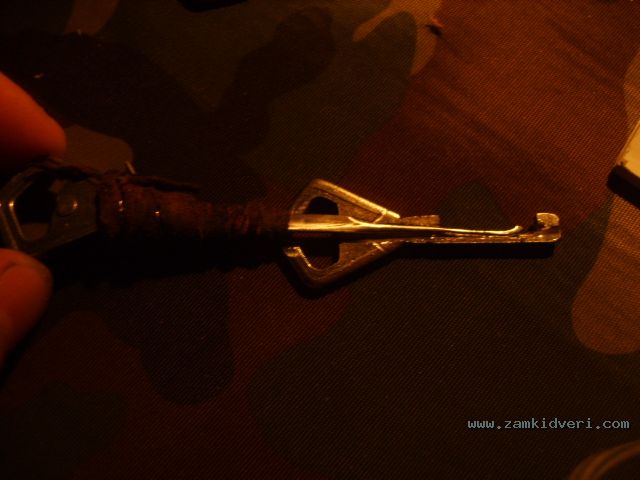

    По манипуляциям - набрался (в работе, правда времени маловато, ведь по своей теме ещё надо продолжать) уже кое-какой материальчик для раздела спортивного открывания, но ещё проверяется.. но 3 диска открываются без особых проблем.. надо немного модифицировать инструментик..

    а миниатюры - классное решение

    Конечно, данный тип цилиндр ов сложнее открыть по сравнению со штифтовым, но тут надо ИМЕТЬ ХОРОШО РАЗВИТУЮ ЧУВСТВИТЕЛЬНОСТЬ КОНЧИКОВ ПАЛЬЦЕВ..иметь чувство "воды и дыма" отмычками..а это приходит с тренировками регулярными, ЛОКСПИКЕР -это не хобби, это - образ жизни..
    Изображения
    Последний раз редактировалось SAWWA; 06.06.2007 в 01:09.
    с уважением

  5. #5
    Старожил
    Регистрация
    03.03.2007
    Сообщений
    559

    По умолчанию 0

    Цитата Сообщение от Serg
    Получается, что они надежнее штифтовых?
    По вскрытию без взлома, работоспособности - да. Отсекается как минимум 4 вида "чистого" вскрытия по сравнению со штифтовыми: отмычки, бампинг, подбор ключа, визуальное считывание (надо запомнить 10 площадок секретов).
    Цитата Сообщение от Serg
    Александр, а как с уязвимостью этих цилиндр ов?
    Здесь конечно дисковые уступают штифтовым с броненакладкой.
    Хотя модель под евроцилиндр может составить хорошую конкуренцию.
    Дисковые цилиндры сбивают кувалдой, высверливают корпус, перепиливают корпус, высверливают баланс, сворачивают свёртышем. Стойкость таких цилиндр ов накладных и врезных замковк силовому взлому очень низкая. Цилиндры накладных замков лучше противостоят взлому, они утоплены в дверь, у врезных замков весь цилиндр как на ладони - делай что хочешь.
    Более менее приемлема модель под евроцилиндр с броненакладкой, но 30 мин и ей не выстоять против силовых взломов

  6. #6
    Администратор
    Регистрация
    03.03.2007
    Сообщений
    5,449

    По умолчанию 0

    Так вроде наоборот от свертыша они защищены? пока баланс не попал в канавку - можно сворачивать, но усилие-то передано не будет? или не так?
    С уважением, Пётр

  7. #7
    Старожил
    Регистрация
    03.03.2007
    Сообщений
    559

    По умолчанию 0

    Цитата Сообщение от Serg
    Так вроде наоборот от свертыша они защищены? пока баланс не попал в канавку - можно сворачивать, но усилие-то передано не будет? или не так?
    Практически у всех дисковых цилиндр ов (кроме евроцилиндров) накладных, врезных замков привод вращения кулачка замка выпонен в виде пластинки установленной в дне стакана. Провернув стакан в котором расположены диски, замок открывают. Есть балансы в виде цилиндр ической оси, есть и г-образные. Г-образный лучше противостоит свёртышу. Усилие от свёртыша передаётся на диски, от дисков на стакан, от стакана на баланс. Либо за счёт зазоров и силумина проворачивают вместе с балансом, либо разрушают стаканчик или корпус замка. Идею дискового замка передрали у финов, а применять бронзу и латунь жаба не позволяет, вот и делают из силумина, на радость ворам.
    Видел только один русский замок без силумина и на приличном уровне сделан, но не помню завод.
    Для висячих замков даже есть фабричные свёртыши различного исполнения.
    Недавно самому довелось вскрывать висячий замок, заняло это 3 минуты. Просверлил отверстие и вытряхнул баланс из замка, открыл загатовкой ключа. Дурят народ наш...

  8. #8
    Администратор
    Регистрация
    03.03.2007
    Сообщений
    5,449

    По умолчанию 0

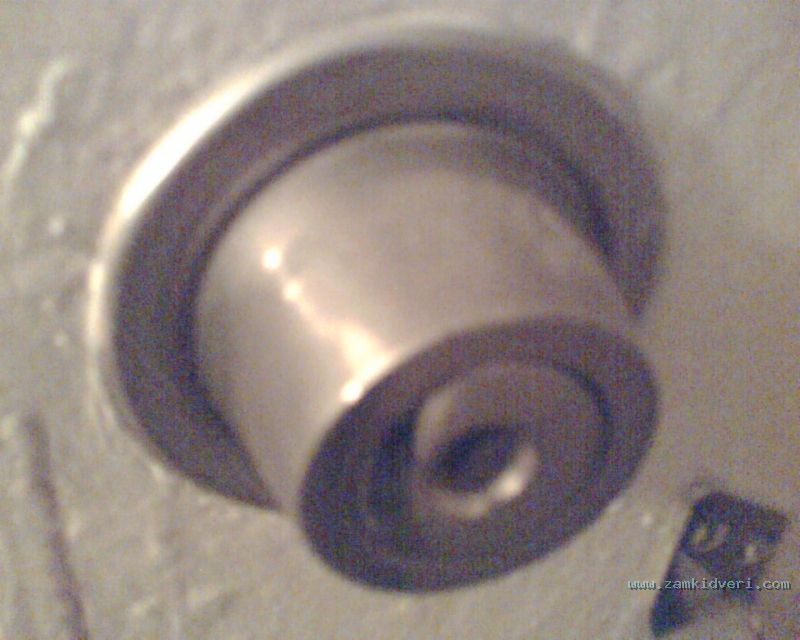

    Полушпионским методом добыл картинку дискового замка, выпускался в последние годы СССР, в то время был довольно неплох, у замка была защелка, изнутри открывался вертушком, снаружи балансный цилиндр в этакой е**ы конусной, она крепилась на двух болтах М5 насквозь двери.
    Материалы вроде нормальные, латунь, болты стальные но это хрень, торчащая наружу, сама молотка просит, думаю, удара за три-четыре килограммового молотка ее можно сбить и открыть замок отверткой.
    Изображения
    С уважением, Пётр

  9. #9
    Эксперт из команды форума
    Регистрация
    04.03.2007
    Адрес
    Санкт-Петербург
    Сообщений
    9,441
    Записей в дневнике
    430

    По умолчанию 0

    В данном случае роликовый труборез сработает потише...есть пространство для манипуляций..
    с уважением

  10. #10
    Администратор
    Регистрация
    03.03.2007
    Сообщений
    5,449

    По умолчанию 0

    На фотке не видно, но механизм сильно конусный, поэтому труборез с него свалится, скорее всего.
    Да и сейчас такие замки уже настолько редки, что обсуждение их взломостойкости может носить только исторический аспект.
    С уважением, Пётр

  11. #11
    Эксперт из команды форума
    Регистрация
    04.03.2007
    Адрес
    Санкт-Петербург
    Сообщений
    9,441
    Записей в дневнике
    430

    По умолчанию 0

    Вопрос есть ещё такой, на сколько реальна задача оперативно по-чистому для нужд экстренного вскрытия дверей, (например, декодер, импрессионный способ с тонкопластинчатой болванкой) вскрыть цилиндры Аблой , семейств EXEC и DiskLock, одному товарищу вскрывали декодером high Profile за приемлимое время .. около 15 минут или около того..но это более примитивный цилиндр ,

    у самого просто руки дошли только до до сборки тонкопластинчатой болванки и некого подобия самого примитивного декодера.. правда, для Барановчских цилиндр ов..

    Понятно, беларусские цилиндры лучше высверлить, срезать, расфрезеровать внешнюю сторону! и вставить человеку такой же (2 бакса стоимость такой комплектующей)..чем манипуляцией чудить.. времени меньше займёт, но это уже не спортивное открывание, а разрушение, а аблоевские цилиндры ведь дороже будут.. потому и возник вопрос
    с уважением

  12. #12
    Старожил
    Регистрация
    03.03.2007
    Сообщений
    559

    По умолчанию 0

    Импрессия очень даже возможна.

  13. #13
    Администратор
    Регистрация
    03.03.2007
    Сообщений
    5,449

    По умолчанию 0

    Цитата Сообщение от А_Сторожев
    Импрессия очень даже возможна.
    На балансном цилиндр е?
    С уважением, Пётр

  14. #14
    Старожил
    Регистрация
    03.03.2007
    Сообщений
    559

    По умолчанию 0

    Именно так.
    Технология простая:
    -вставил болванку, повернул и дал натяг.
    Поворачиваются все диски из набора, приводные диски начинают давить на стакан, стакан на баланс, баланс на все диски кроме приводных.
    Напротив дисков на которые давит баланс, на ключе появляется отпечаток
    -бархатным надфилем снимаем металл, под углом к плоскости ключа от центра ключа к кромке, опыт, умение работать надфилем (делать плоскость а не бочку) и знание углов имеет решающее значение
    -повторяем всю процедуру.
    Если удалось угадать угол площадки ключа для определённого диска, отпечатка в этом месте на болванке не будет, баланс будет давить на другой диск, ещё не установленный.
    В итоге кропотливой работы в руках будет готовый ключ.
    Если в коде ключа присутствует несколько приводных зубчиков (бывает до 5-ти), то такой ключ легче сделать, и наоборот, если проводной 1 или 2, то сложней.

    Всегда учу посетителей при выборе замка обязательно обращать внимание на "рисунок" ключа, будь то ключ для дискового, штифтового или сувальдного замка. Это тоже важно и при наличии наибольшего количества разных высот (углов, выемок, нарезок) секретов, есть гарантия что подобрать или вскрыть импрессией такой ключ будет сложней.

  15. #15
    Продвинутый
    Регистрация
    03.03.2007
    Сообщений
    369

    По умолчанию 0

    По поводу импрессии балансных механизмов.Принесли противоугонку,не знаю,что за производителя,с аблоевским ключом.На внешний вид:такая дура,которая соединяет и фиксирует два огромных крючка,прицепляется на руль и на педали,если не ошибаюсь.Так вот,все ключи были потеряны,необходимо было восстановить.Я в это время только узнал про ваш сайт,и теоретически был знаком с импрессией.Решил попробовать на этом замке,поскольку не хотелось его сверлить.Взял тогда заготовку jma.Крутил-крутил,пилил-пилил.Ничего не выходило.Пол дня убил.Из отечественной латунной заготовки,под сувальдный замок ,сделал копию заготовки под финский ключ.Вот тогда дело пошло!Следы оставались четкие,точить было приятно.И вот тогда я уже и сделал ключ,правда по не опытности,потратил около двух часов.Должен заметить,под класс импрессией ключ делать гораздо быстрее,около 20-30 минут.
    Яков

  16. #16
    .
    Регистрация
    03.03.2007
    Адрес
    г. Санкт-Петербург, Россия
    Сообщений
    2,789

    По умолчанию 0

    Импрессией можно открыть ЛЮБОЙ замок, было терпение и время.
    У Тобиаса в его талмуде, для Аблой и балансных, приведена отмычка, напоминающая расческу.
    Описывается что решежется это гребенка из достаточно мягкого металла, который при повороте не гнется в сте6ле ключа, но сами зубья нарезанные по секретам, гнуться до уровня блокировки балансов.
    Никто не пробовал?
    Этакий самоимпресионный ключ.
    Один пововрот и отпечатки снят сразу со всех балансов. Уйду на пенсию, буду, бесплатно делать и раздавить всем желающим эти болванки.
    Вообще смысл импрессии, получить отпечаток, от кодового элемента.
    И приведенный, как то Барри способ импрессии, с использованием верхним слоем на болванке под импрессию, эпоксидных смол, логичен.
    В совке жаргонное слово холодная сварка.
    На ключе фрезеруется выемка, вкоторый закладывается смола, потмо отвердение и снятие отпечатка производится уже на смолу.
    Она мягче и и дает более четкий отпечаток.
    металл стебеля же ключа, позволяет не потереть стойкость к продольным деформациям стебля.
    Смола, же в этом "корыте" дает возможность восстановить при необходимости легко и быстро, высоту болванки, испорченную излишним уменьшением величины сектрета.
    Весь смысл импрессии, набрать опыт по видам отпечатков на ключе в зависимости от усилий пружин, и формы кодовых элементов.
    Лупа, фотоаппарат, и время - и любой замок затрещит.
    С уважением к читающим
    Клуб Любителей

  17. #17
    Администратор
    Регистрация
    03.03.2007
    Сообщений
    5,449

    По умолчанию 0

    Александр, спасибо.

    Цитата Сообщение от Клуб Любителей замков
    Лупа, фотоаппарат, и время - и любой замок затрещит.
    И очень немаловажная часть - опыт, это экспертам все кажется простым, а для людей, несведущих в замках времени надо слишком много...
    С уважением, Пётр

  18. #18
    Активный пользователь
    Регистрация
    04.03.2007
    Сообщений
    63

    По умолчанию 0

    Дисковые цилиндры сбивают кувалдой, высверливают корпус, перепиливают корпус, высверливают баланс, сворачивают свёртышем.

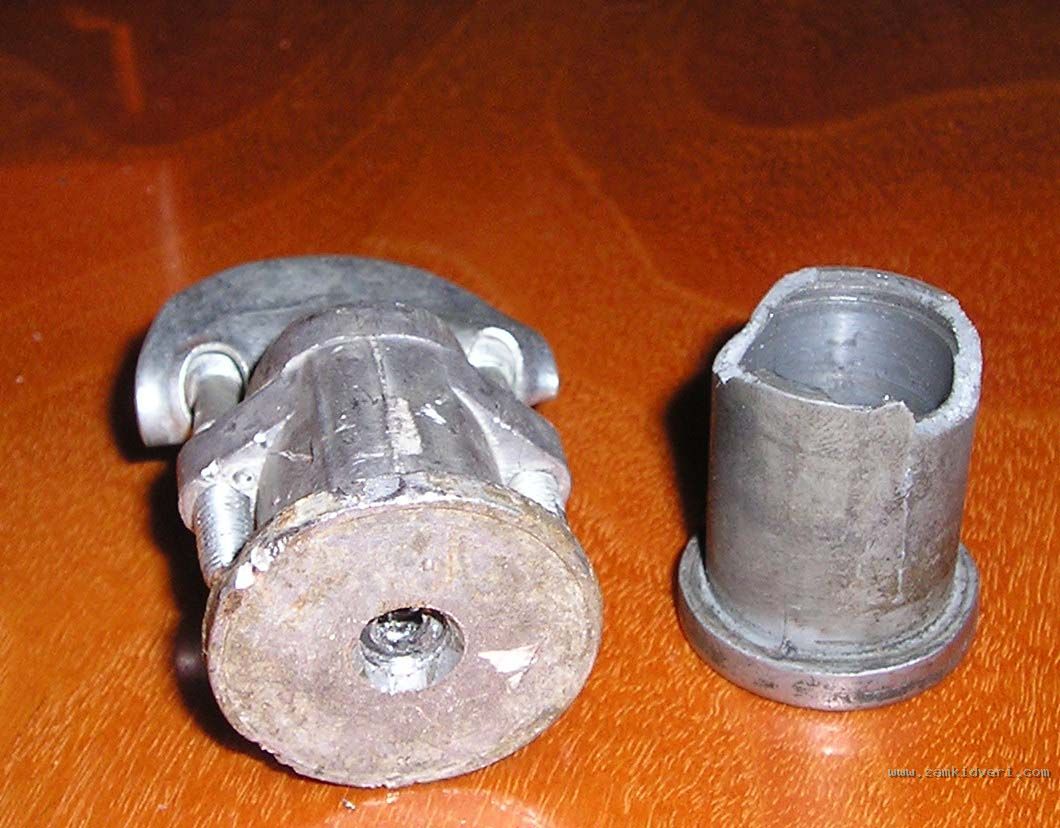

    Плюс к этому списку, замечательно вытягиваются шурупом.
    На одном лопнул стаканчик, а второй цилиндр вылез почти целый. Правда обычно лопается по креплению болтиков.
    Изображения

  19. #19
    Старожил
    Регистрация
    03.03.2007
    Сообщений
    559

    По умолчанию 0

    Цитата Сообщение от Клуб Любителей замков
    Описывается что решежется это гребенка из достаточно мягкого металла, который при повороте не гнется в сте6ле ключа, но сами зубья нарезанные по секретам, гнуться
    Всё что надо-латунная загатовка (хоть ... ешь, Китай работает!) и фреза 0.5мм (надо искать).
    Обязательно попробую, заманчиво!

  20. #20
    .
    Регистрация
    03.03.2007
    Адрес
    г. Санкт-Петербург, Россия
    Сообщений
    2,789

    По умолчанию 0

    Цитата Сообщение от А_Сторожев
    Всё что надо-латунная загатовка (хоть ... ешь, Китай работает!) и фреза 0.5мм (надо искать).
    Обязательно попробую, заманчиво!
    Ты Горелику напиши,он подробнее...
    С уважением к читающим
    Клуб Любителей
