Тема: Инструмент Тобиаса
Share |

  1. #21
    Эксперт из команды форума
    Регистрация
    04.03.2007
    Адрес
    Санкт-Петербург
    Сообщений
    9,441
    Записей в дневнике
    430

    По умолчанию 0

    реально, вопрос во времени вскрытия, само декодирование цилиндра 15-20 минут, ну а саму сувальдную часть тоже не менее 20-30
    с уважением

  2. #22
    Администратор
    Регистрация
    03.03.2007
    Сообщений
    5,449

    По умолчанию 0

    Вроде все очень логично.

    Разумеется наибольший интерес представляют конкретные реализации приспособлений:

    инструмент для прощупывания штифтов сувальд
    приспособу с высотами штифтов цилиндра

  3. #23
    Активный пользователь
    Регистрация
    26.09.2007
    Сообщений
    88

    По умолчанию 0

    Теперь распишем пошагово.
    Шаг №1 - в цилиндр вводится декодер А (он показан на снимке сразу под фото ключа). С помощью системы Штифт и Кулачок выполняется декодирование цилиндра . Принцип прост, из рисунков Николая всё понятно. Даём натяг на ключ и находим зажатый штифт цилиндра . Очевидно штифты цилиндра должны находиться между прорезями декодера А. В найденной позиции меняем рабочий штифт на другой и снова проверяем. В итоге декодер А должен провернуть сердечник цилиндра . Высоты кодовых штифтов будут определены.

    Шаг №2 - в декодере В (основной для сувальдника, в нём уже установлены рабочие штифты с первой высотой секретов сувальд) набираются высоты кодовых штифтов. Очевидно это отдельная деталь вводимая в канал ключа только для проворота сердечника цилиндра . В каждом отверстии в итоге организуется выемка секрета.

    Шаг №3 - Используя декодер В проворачивается сердечник цилиндра в горизонтальное положение. Далее из канала декодера вынимается приспособа с высотами штифтов. Делается это легко, так как штифты цилиндра свободно утапливаются в этом положении сердечника.

    Шаг №4 - в канал декодера вводится инструмент для прощупывания штифтов сувальд. Даём натяг на декодер и ищем зажатую сувальду.

    Шаг №5 - вынимаем декодер В и меняем штифт в найденной позиции.

    Шаг №6 - снова устанавливаем в декодер приспособу с высотами штифтов цилиндра (как она сделана пока загадка...), поворачиваем сердечник и далее по накатанной схеме


    Думаю очень реально выполнимая задача при наличии инструмента.

    Мнения ?
    Изображения

  4. #24
    Активный пользователь
    Регистрация
    26.09.2007
    Сообщений
    88

    По умолчанию 0

    Цитата Сообщение от SAWWA
    реально, вопрос во времени вскрытия, само декодирование цилиндра 15-20 минут, ну а саму сувальдную часть тоже не менее 20-30
    да, дело судя по всему не быстрое-минут 20-30. Но автор инструмента разрабатывает инструменты для скрытого проникновения, декодирование может происходить в течении нескольких периодов во времени, то есть например 5-6 подходов к замку по 4-5 минут при средней квалификации оператора, то есть его заказчиков удовлетворяет.

  5. #25
    Эксперт из команды форума
    Регистрация
    04.03.2007
    Адрес
    Санкт-Петербург
    Сообщений
    9,441
    Записей в дневнике
    430

    По умолчанию 0

    я то так и думал.. несколько раз по 5-10 минут если есть возможность поковыряться..
    ну реально практика работы с наборным ключём показывает, что такого рода инструмент ПРИНЦИПИАЛЬНО неподходит для экспресс вскрытия, ровно как и импрессия
    с уважением

  6. #26
    Администратор
    Регистрация
    03.03.2007
    Сообщений
    5,449

    По умолчанию 0

    Сообщение от 03-03-2009, 22:14

    Николай, что ты хотел сказать этим рисунком ?
    Когда инструмент в замке, то конечно начинается подбор штифтов с помощью системы Штиф@Кулачок. Это понятно. Не пойму как устроен декодер цилиндра . Ключ установлен вертикально. Штифты по идее будут выпадать из ключа при его установке в цилиндр , сила тяжести мешает... А сувальдником проще, штифт вставил, ключ повернул, сувальда опирается на штифт, выпадать ему некуда...

    Сообщение от SAWWA 03-03-2009, 23:59

    намагниченные штифты никто не делал?

    Сообщение от SAWWA 04-03-2009, 00:00

    от винчестера, например, весьма крепко держат..

    Сообщение от 04-03-2009, 00:34

    что ты хотел сказать этим рисунком ?
    Когда инструмент в замке, то конечно начинается подбор штифтов с помощью системы Штиф@Кулачок. Это понятно.
    Я просто хотел более детально изобразить на фото. Действительно-декодер цилиндра пока самая загадочная часть.

    Сообщение от 04-03-2009, 22:42

    Интересно почему ты решил что используется шарик ? Мне кажется его тяжело заставить попасть именно в отверстие штифта. Кулачок (как ты ранее писал) гораздо логичней и технологичней. С цилиндр овым пока загадка, это точно... Думаем дальше!

    Сообщение от 04-03-2009, 22:43

    Цитата Сообщение от SAWWA
    намагниченные штифты никто не делал?
    В этом что то есть ! Браво !

    Сообщение от 05-03-2009, 03:59

    А что это такое? Я компы пока не разбирал....
    Парковочные магниты - когда винчестер выключен, головка отводится от поверхности диска, чтобы при сотрясении не испортить поверхность. Магниты редкоземельные и очень сильные.

    Сообщение от 05-03-2009, 21:12


    Какие размеры этих магнитов ? Длина, высота, диаметр.
    Я заприметил магнитики в бижутерии, они держат серёжку через мочку уха.

    Сообщение от 06-03-2009, 03:23

    Какие размеры этих магнитов ? Длина, высота, диаметр.
    Я заприметил магнитики в бижутерии, они держат серёжку через мочку уха.
    Примерно 10х40х5 мм. Эти магниты притягивают себя с такой силой, что будучи приложенными с двух сторон ладони, они крепко держатся на ней.

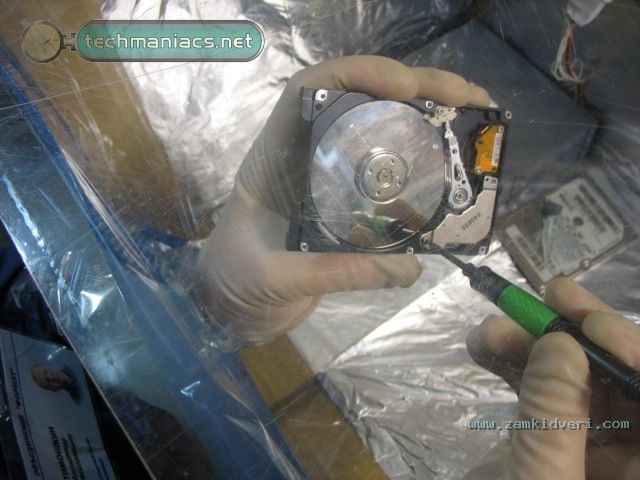

    На картинке - снятие этих магнитов при разборке винчестера:



    Сообщение от Сидорович 06-03-2009, 08:20

    Сильные магниты в виде таблетки на сумочках поясных для соток.

    Сообщение от 07-03-2009, 22:59

    Примерно 10х40х5 мм
    Диаметр 5 мм - это чень много... Ни разу не пробовал обробатывать магнит до нужных размеров... Кто нибудь делал такое?

    Сообщение от SAWWA 09-03-2009, 00:14

    обпилить дремелем.. или на мокром точиле, только не перегревать.. если можно, то под охлаждением

    Сообщение от 09-03-2009, 23:20

    Диаметр 5 мм - это чень много... Ни разу не пробовал обробатывать магнит до нужных размеров... Кто нибудь делал такое?
    Вообще редкоземельные магниты хреново переносят магнитную обработку, но можно использовать железную/стальную деталь для передачи магнитного воздействия в нужную точку. Скажем, если к этому магниту приложить стальной стержень (магнитный), то его конец тоже будет магнитится.

    Сообщение от SAWWA 10-03-2009, 02:56

    разве намагнитить стальные штифты можно.. так проще будет..

    Сообщение от 11-03-2009, 01:26

    Кстати, а кто мешает сделать электромагнит? Просто на время использования включать девайс в розетку... будет значительно мощнее даже редкоземельных магнитов.

    Сообщение от 13-03-2009, 00:26

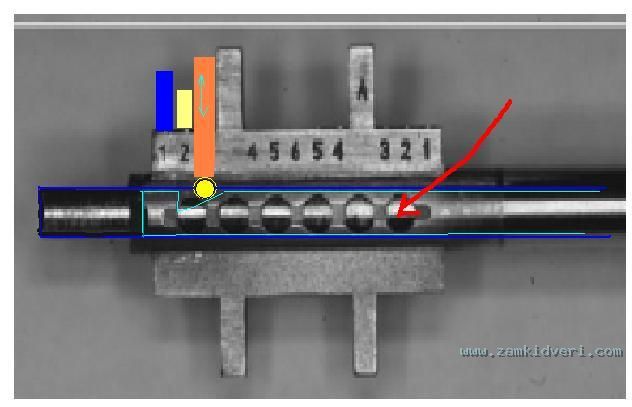

    По поводу декодера штифтов цилиндра у меня есть подозрение что принцип его работы немного другой, нежели штифт и кулачек.
    если на этом фото предположить что желаемый декодер изображен на фото 2
    http://www.zamkidveri.com/forum/atta...7&d=1235933553
    то предположить что прорези -это пазы под штифты-сомнительно. Кроме того здесь
    http://www.zamkidveri.com/forum/atta...9&d=1233254033
    видно как плотно сидят штифты друг к другу, да и ширина лоскости бородки такого декодера должна быть равна диаметру стебля ключа.

    У меня есть следующее предположение-если посмотреть сюда
    http://www.zamkidveri.com/forum/atta...4&d=1233254099
    то видно, что нижние штифты одинаковы , а вот верхние различны по длине. Если предположить что пружины также одинаковы, то зная размеры каналов штифтов и длины нижних штифтов, вдавив штифтовую сборку из верхнего и нижнего штифта до упора в канал и измерив ход сборки, можно вычислить длины верхних штифтов или фактически искомые глубины фрезеровки.

    Сообщение от 13-03-2009, 00:33

    маркированные прорези же на бородке декодера для того чтобы определять номер декодируемого в данный момент штифта, зацепившись прорезью за край ключевой скважины?
    Изображения
