Тема: Помогите с заменой замка Class GSSM 012y.Чем заменить?
Share |

  1. #1
    Sergi
    Гость

    По умолчанию Помогите с заменой замка Class GSSM 012y.Чем заменить?

    Хочу поменять у родителей старый Class GSSM 012Y(с тремя ригелями запирания, защёлкой,задвижкой и накладкой с ручками.Размер: 145/135/30 мм.).Второй замок в двери- цилиндр овый с броненакладкой.Посоветуйте,пожалуйста,чем заменить Class?

  2. #2
    Эксперт из команды форума
    Регистрация
    04.03.2007
    Адрес
    Санкт-Петербург
    Сообщений
    9,441
    Записей в дневнике
    430

    По умолчанию 0

    Можно взять

    Артикул: 111.21.313
    Замок с защелкой под фалевую ручку, усиленный с трехсторонним запиранием , имеет защиту от высверливания
    Кол-во секретов - 5 000 000. Вылет засовов - 40мм.
    Вылет поршней доп. запирания - 20мм
    Габариты : 174х130х22,5мм.
    или вниз - защёлку Гардиан , а вверх, на новое место


    Замок усиленный с трехсторонним запиранием , имеет защиту от высверливания, крышка замка изготовлена из специального материала Ц-85
    Замок имеет патентованную защиту "ОТСЕЧНАЯ СУВАЛЬДА"
    В замке применяется ПЕРЕМЕННАЯ СЕКРЕТНОСТЬ (переменный шаг нарезки ключа)
    Замок имеет патентованную "защиту KERBEROS "
    Сертификат №РОСС FI.AE44.B21288 соответствия высшему 4 классу взломостойкости
    Кол-во секретов - 200 000 000.
    Вылет засовов - 40мм.
    Вылет поршней доп. запирания - 20мм
    Габариты : 174х130х27,6мм.

    а прикрыть место установки замка

    монтажными пластинами
    с уважением

  3. #3
    Sergi
    Гость

    По умолчанию 0

    SAWWA,спасибо за ответ (и за все остальные на форуме) .А как называется замок на 2-м фото с защитой "ОТСЕЧНАЯ СУВАЛЬДА",- 111.21. 309 ? Достаточны ли толщина моей двери 45мм.(с двух сторон метал.листы) и её конструкция для его правильной(!) установки?И если ставить его вместо Класс(как на Вашем последнем фото с пластинами),то как быть с ручками,которые использовались в Классе.Первый цилиндр овый замок хотелось бы оставить.И ещё,к кому в Москве можно обратиться для профес.установки этого замка(как на Ваших чертежах)? Заранее благодарю.

  4. #4
    Эксперт из команды форума
    Регистрация
    04.03.2007
    Адрес
    Санкт-Петербург
    Сообщений
    9,441
    Записей в дневнике
    430

    По умолчанию 0

    тогда можно внизу установить любой цилиндр овый , вверх - керберос с защитой "ОТСЕЧНАЯ СУВАЛЬДА",- 111.21. 309 , при толщине замка 27,6 мм он станет в дверь 45 мм толщиной, обязательно необходимо в данном случае замок вкладывать в дверь изнутри, просверлив отверстия по диаметру ригелей, это необходимо для сохранения прочностных характеристик двери, а закрыть место установки замка можно монтажными пластинами
    с уважением

  5. #5
    Sergi
    Гость

    По умолчанию 0

    Извините,не очень понял.Наверху у меня уже стоит цилиндр овый с защитой (его не меняю). Внизу стоит Class GSSM 012Y(с тремя ригелями запирания, защёлкой,задвижкой и накладкой с ручками.Размер: 145/135/30 мм.).Его-то и нужно заменить.Вместо Class возможно установить 309 керберос ? И есть ли в Москве кто может установить его в мою дверь?Сегодня приезжал мастер с фирмы "Замок 911"(дали в Бастионе) и сказал,что не может установить Керберос,так как его якобы нужно устанавливать на этапе изготовления двери.

  6. #6
    Эксперт из команды форума
    Регистрация
    03.03.2007
    Адрес
    Санкт-Петербург
    Сообщений
    1,653
    Записей в дневнике
    28

    По умолчанию 0

    Цитата Сообщение от Sergi Посмотреть сообщение
    сказал,что не может установить Керберос,так как его якобы нужно устанавливать на этапе изготовления двери.
    Действительно, если устанавливать на место замка КЛАСС, то останутся лишние отверстия в двери (т.к. по размеру и посадочным местам замки не одинаковые).
    Он наверное не знал, что можно воспользоваться установочными пластинами и закрыть эти лишние отверстия в двери:

    Пример переустановки замков, при помощи пластины артикул 945.00.115
    С уважением,
    Олег
    +7(812)648-83-09
    mail@locks.ru
    www.locks.ru

  7. #7
    Эксперт из команды форума
    Регистрация
    04.03.2007
    Адрес
    Санкт-Петербург
    Сообщений
    9,441
    Записей в дневнике
    430

    По умолчанию 0

    Пример переустановки замков, при помощи пластины артикул 945.00.115

    фото 1

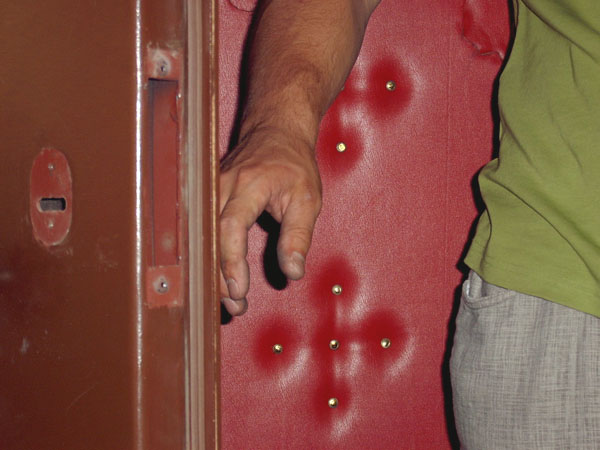

    Дверь с замком артикул 115.21.003. Неправильная установка замка заключается в том, что замок был прикреплен к двери двумя винтами на лицевой планке, корпус замка внутри двери ни на что не опирался.

    фото 2

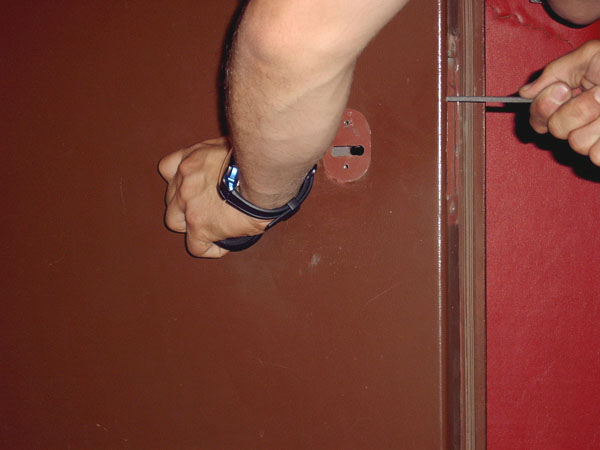

    Снять неправильно установленный замок и декоративные накладки с двери.
    Инструмент: отвертка с крестообразным шлицом
    Время работы: 1 минута.


    фото 3
    Расширение установочного окна двери для установки нового замка с дополнительной защитой от высверливания из Ц-85 (артикул 115.21. 006 )
    Т.е. увеличение ширины установочного окна двери на 2 мм, до размера 25 мм.
    Инструмент: угловая шлифовальная машинка, число оборотов: 11000, мощность от 650 Вт
    Время работы: 1 минута.

    фото 4
    Снять заусенцы с торцов установочного окна двери.
    Инструмент: напильник.
    Время работы: 2 минуты.

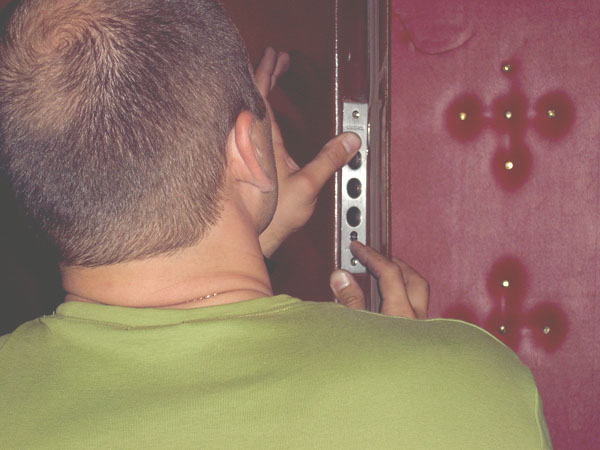

    фото 5
    Закрепить новый замок за лицевую планку.
    Инструмент: отвертка с крестообразным шлицом.
    Время работы: 5 минуты.

    фото 6

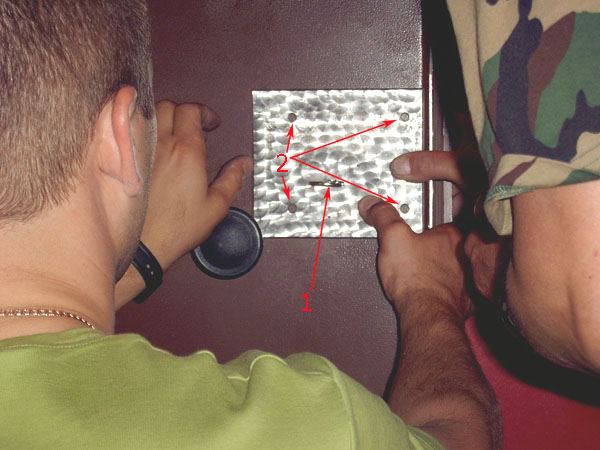

    При помощи установленного в замок ключа (1) , разметить на двери четыре крепежных отверстия (2).
    Время работы: 1 минута

    фото 7

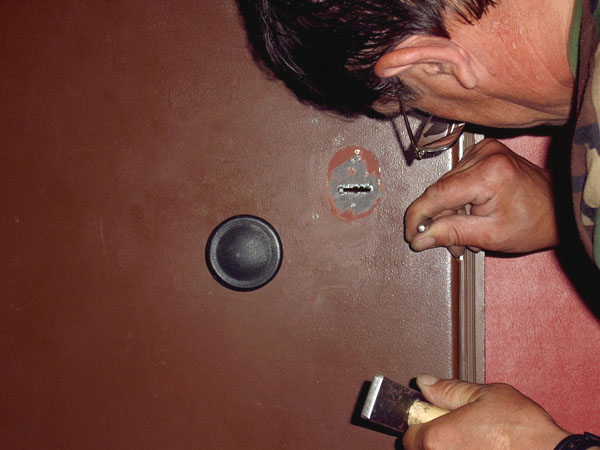

    Кернение точек крепления пластины.
    Время работы: 1 минута

    фото 8

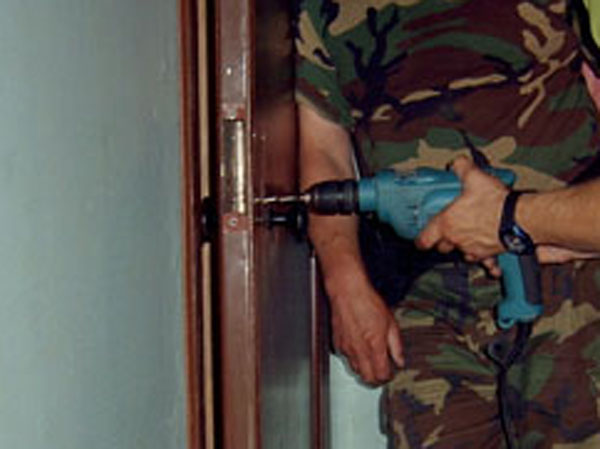

    Сверление четырех отверстий крепления пластины в двери.
    ВНИМАНИЕ: при сверлении убедитесь, что сверло проходит через крепежные отверстия в замке.
    Инструмент: аккумуляторная дрель количество оборотов до 1200 в минуту, сверло 3 мм, длина в зависимости от толщины двери.
    Время работы: 10 минут.

    фото 9
    Снять замок с двери.

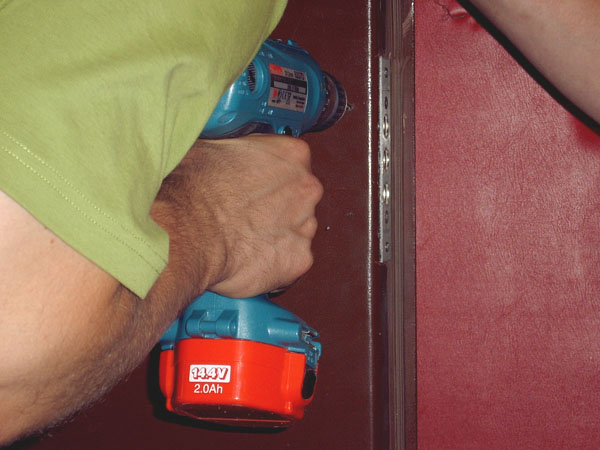

    Рассверлить четыре крепежных отверстия в двери до 7 мм.
    Инструмент: аккумуляторная дрель, количество оборотов до 1200 в минуту, сверло 7 мм, длина сверла - в зависимости от толщины двери.
    Время работы: 5 минут.

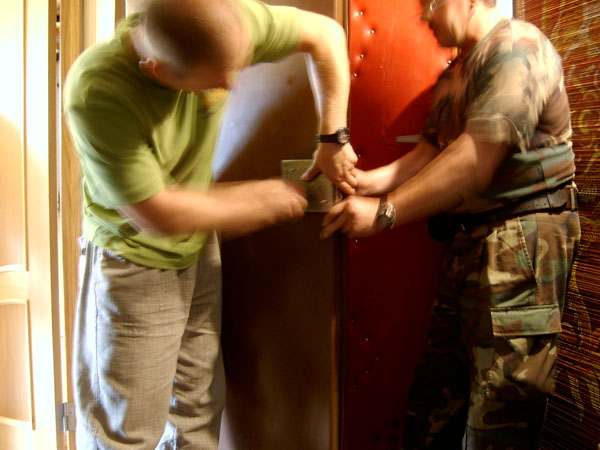

    фото 10

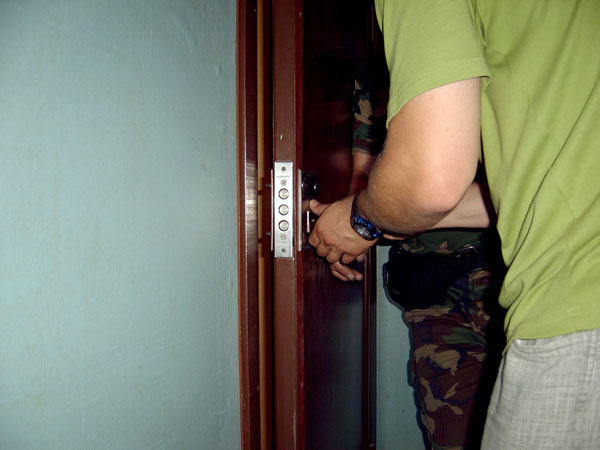

    Установить замок на дверь.
    Установить пластину на дверь с помощью крепежных винтов.
    Инструмент: гаечный ключ 10 мм.
    Время работы: 10 минут

    фото 11

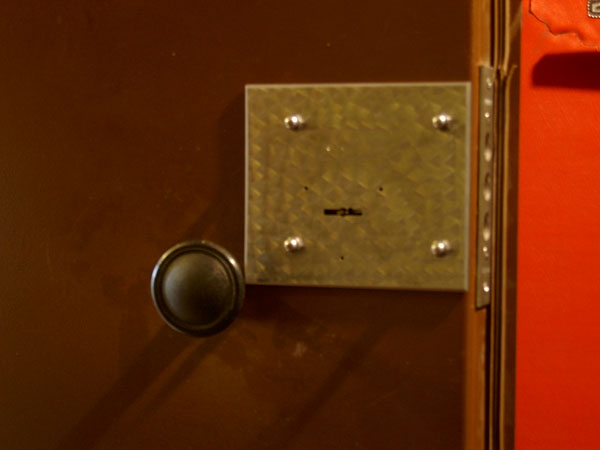

    Установленный замок 115.21. 006 и пластина 945.00.115

    фото 12
    Установить декоративные накладки KERBEROS под ключевое отверстие.
    Инструмент: отвертка с крестообразным шлицом.
    Время работы: 7 минут


    фото 13

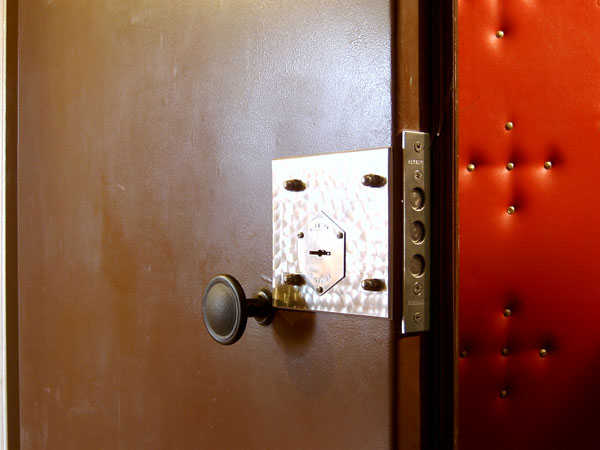

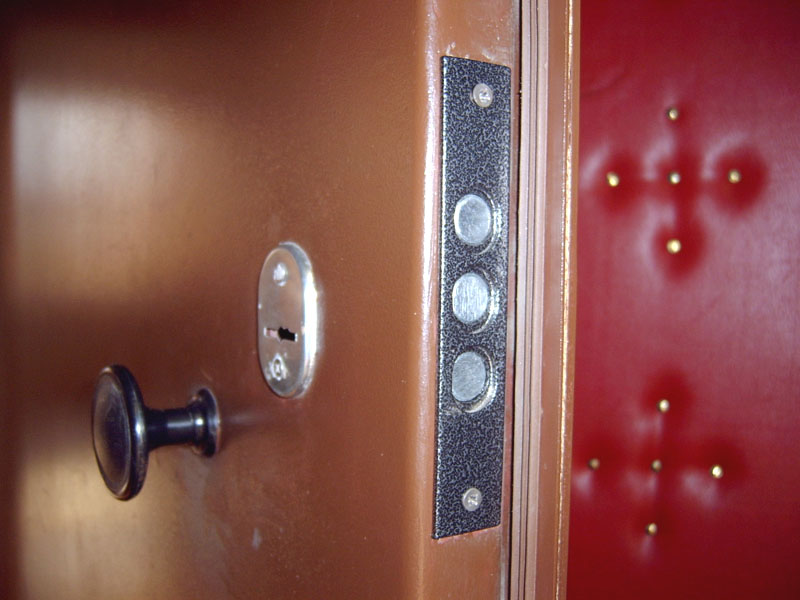

    Установленный замок 115.21. 006 и пластина 945.00.115

    фото 14

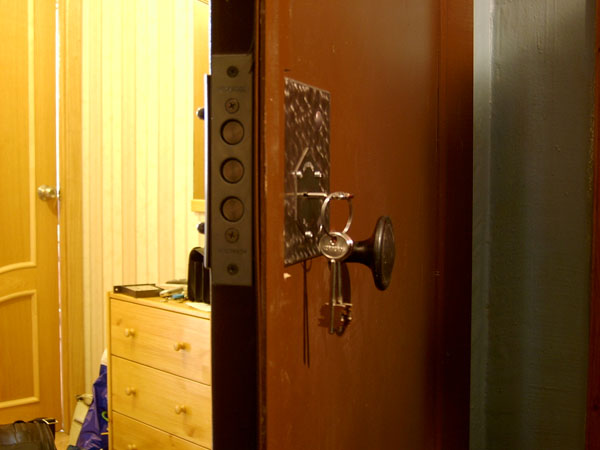

    Установленный замок 115.21. 006 и пластина 945.00.115

    ИТОГО время работы: 53 минуты.
    с уважением

  8. #8
    Sergi
    Гость

    По умолчанию 0

    ...останутся лишние отверстия в двери... можно воспользоваться установочными пластинами и закрыть эти лишние отверстия в двери

    А перекроет ли эта установочная пластина два оставшихся отверстия Класс,если расстояние между ними (по центрам) - 18 см.(по вертикали)?Каковы макс.размеры уст.пластин?
    И ещё,уважаемый SAWWA писал выше:
    ...обязательно необходимо в данном случае замок ВКЛАДЫВАТЬ в дверь ИЗНУТРИ, просверлив отверстия по диаметру ригелей, это необходимо для сохранения прочностных характеристик двери...
    На приведённых фото и есть вкладывание в дверь изнутри?

  9. #9
    Эксперт из команды форума
    Регистрация
    04.03.2007
    Адрес
    Санкт-Петербург
    Сообщений
    9,441
    Записей в дневнике
    430

    По умолчанию 0

    на фото решение вкладывания замка из торцевой стороны

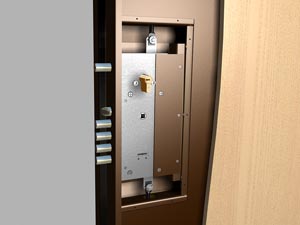

    вот по поводу вкладывания замка в дверь изнутри:


    приблизительно так, похожее решение можно увидеть у Неман а, Эльбор а, у большинства дверей поточного и заводского изготовления
    с уважением

  10. #10
    Sergi
    Гость

    По умолчанию 0

    Просто было не совсем понятно,зачем все эти фото с вкладыванием из ТОРЦЕВОЙ стороны,если в моём случае "...ОБЯЗАТЕЛЬНО НЕОБХОДИМО замок вкладывать в дверь ИЗНУТРИ".
    Было бы гораздо лучше увидеть такую же подробную последовательность действий при замене с вкладыванием изнутри в уже установленную дверь толщиной 40 см.Но в любом случае,большое спасибо...

  11. #11
    Эксперт из команды форума
    Регистрация
    04.03.2007
    Адрес
    Санкт-Петербург
    Сообщений
    9,441
    Записей в дневнике
    430

    По умолчанию 0

    Просто на том репортаже есть нужные операции,такие как крепёж защитной пластины на внешнюю поверхность двери

    с уважением

  12. #12
    Sergi
    Гость

    По умолчанию 0

    Но до нужной операции крепежа защитной пластины(финишная стадия),нужно грамотно установить сам замок(вкладыванием изнутри).Возможно,для этого придётся приварить какие-нибудь дополнительные пластины/уголки внутри двери.Все московские установщики(с кем удалось пообщаться) не берутся за установку керберос а методом вкладывания изнутри,а некоторые и вообще не хотят его устанавливать(видимо,нет опыта),предлагая чизы и моттуры. Поэтому,и хотелось бы более детальной последовательности действий...Может быть после этого в Москве будет больше установщиков керберос ов.А то,пока,как только говоришь установщикам,что хочу установить керберос вкладыванием не с торцевой стороны,а изнутри,с правильным креплением(рекомендованным заводом)-у них меняются лица и появляется какая-то грусть....

  13. #13
    Эксперт из команды форума
    Регистрация
    04.03.2007
    Адрес
    Санкт-Петербург
    Сообщений
    9,441
    Записей в дневнике
    430

    По умолчанию 0

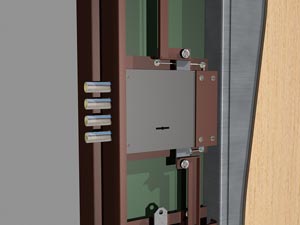

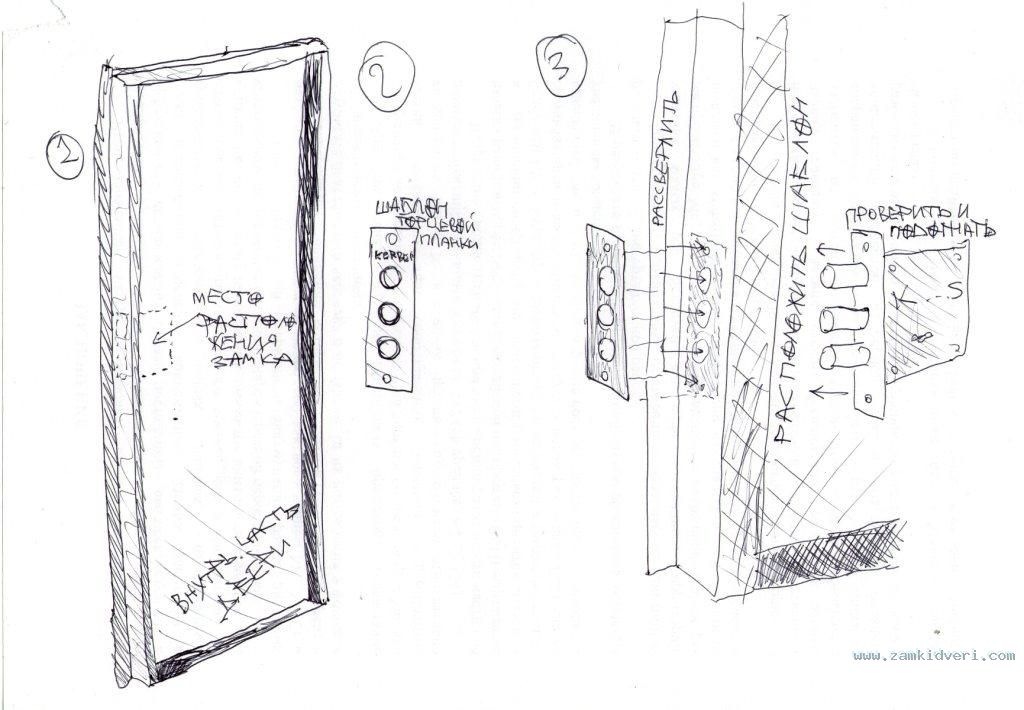

    Хорошо, схемa попроще, доступная для большинства
    Последний раз редактировалось SAWWA; 05.09.2011 в 15:39.
    с уважением

  14. #14
    Эксперт из команды форума
    Регистрация
    04.03.2007
    Адрес
    Санкт-Петербург
    Сообщений
    9,441
    Записей в дневнике
    430

    По умолчанию 0

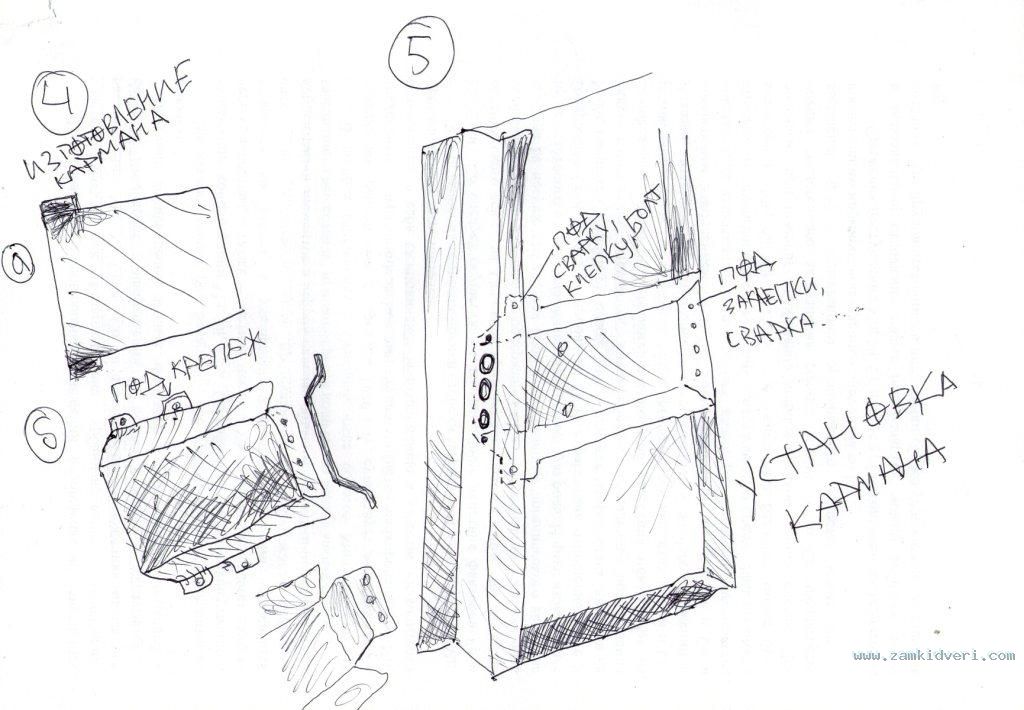

    карман из рисунка №4 можно приклепать или приварить к полотну с шагом 5-10 см
    с уважением

  15. #15
    Эксперт из команды форума
    Регистрация
    03.03.2007
    Адрес
    Санкт-Петербург
    Сообщений
    1,653
    Записей в дневнике
    28
    С уважением,
    Олег
    +7(812)648-83-09
    mail@locks.ru
    www.locks.ru

  16. #16
    Sergi
    Гость

    По умолчанию 0

    SAWWA и Олег,
    Большое Вам спасибо!

  17. #17
    Эксперт из команды форума
    Регистрация
    04.03.2007
    Адрес
    Санкт-Петербург
    Сообщений
    9,441
    Записей в дневнике
    430

    По умолчанию 0

    конечно можно и импровизировать, только вот такое решение проще и дотупно для большинства установщиков, тут минимум лишней работы, главное - достигаются цели - крепёж замка за все точки - торцевые и боковые, увеличение стойкости замка против отжима при вкладном крепеже.. усиление замочной области дополнительным листом металла и увеличение уровня защиты от воздействия килечным ножом
    с уважением
