Тема: Интересный замок
Share |

  1. #1
    Администратор
    Регистрация
    03.03.2007
    Сообщений
    5,449

    По умолчанию Интересный замок

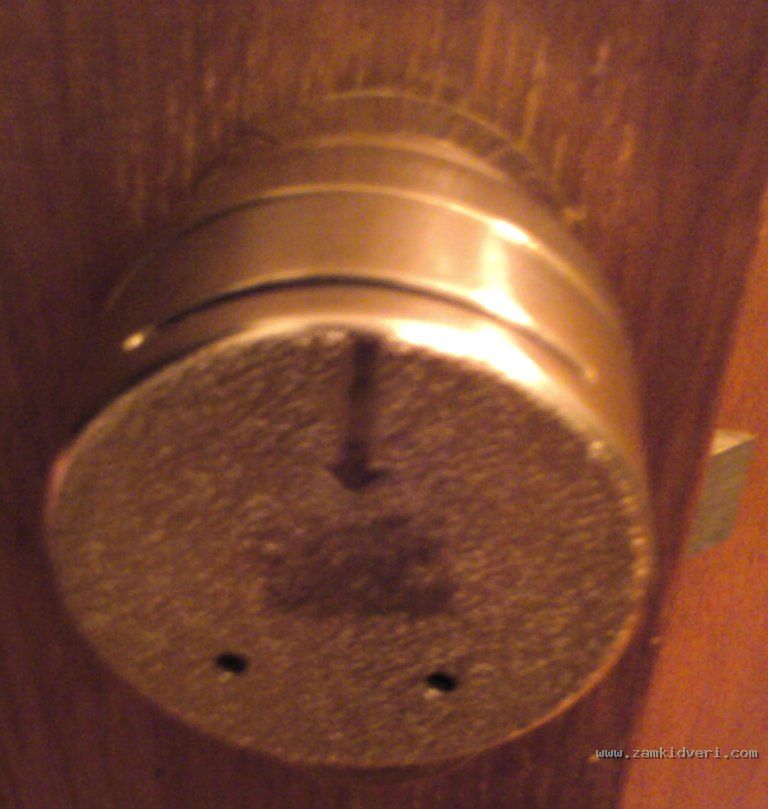

    На днях увидел интересный замок, удалось сделать фотографии телефоном ( за качество не обессудьте, снимал из-под полы ).

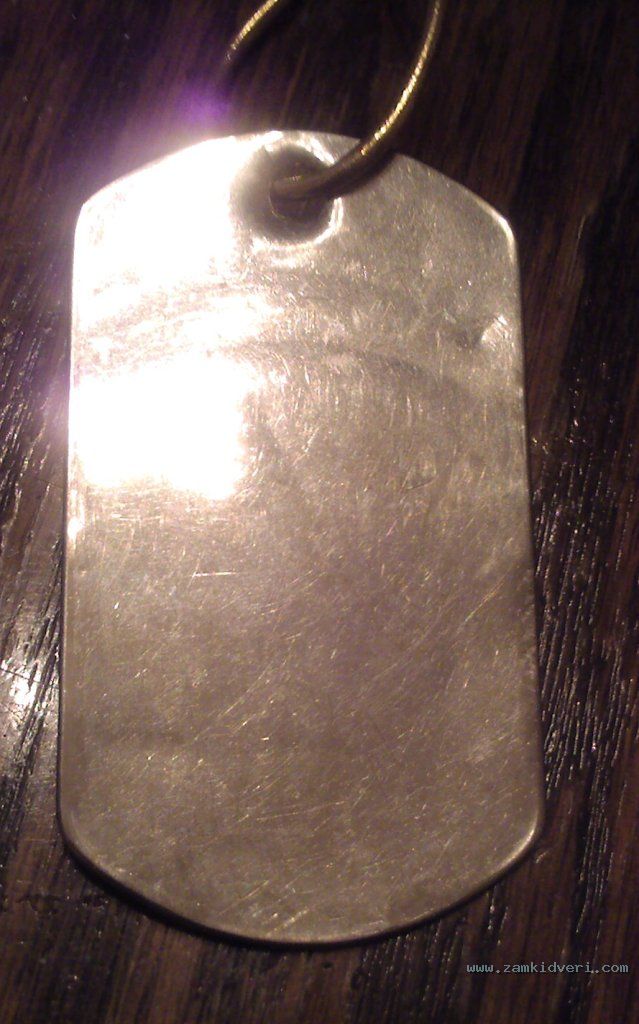

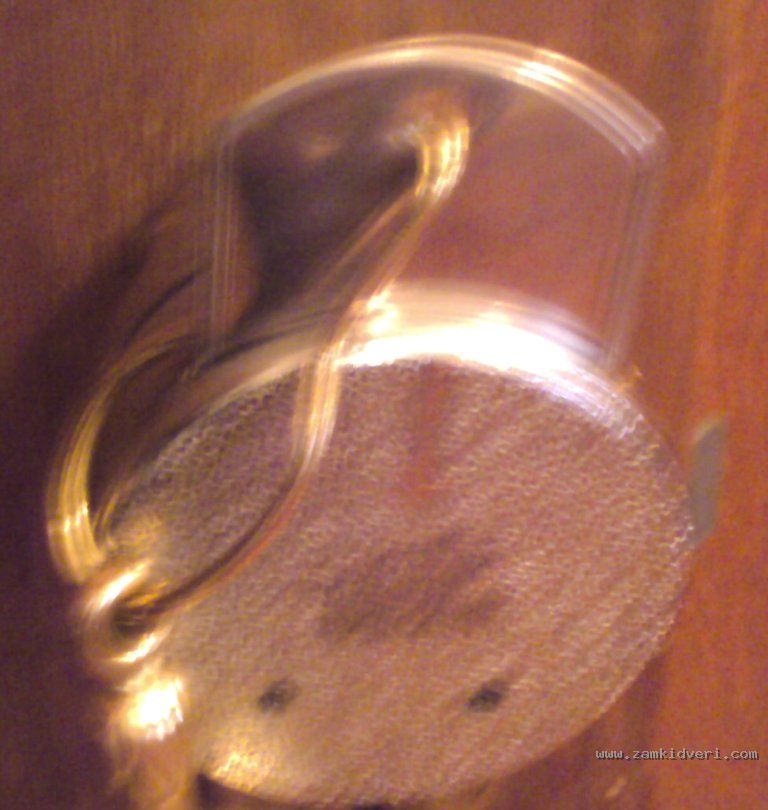

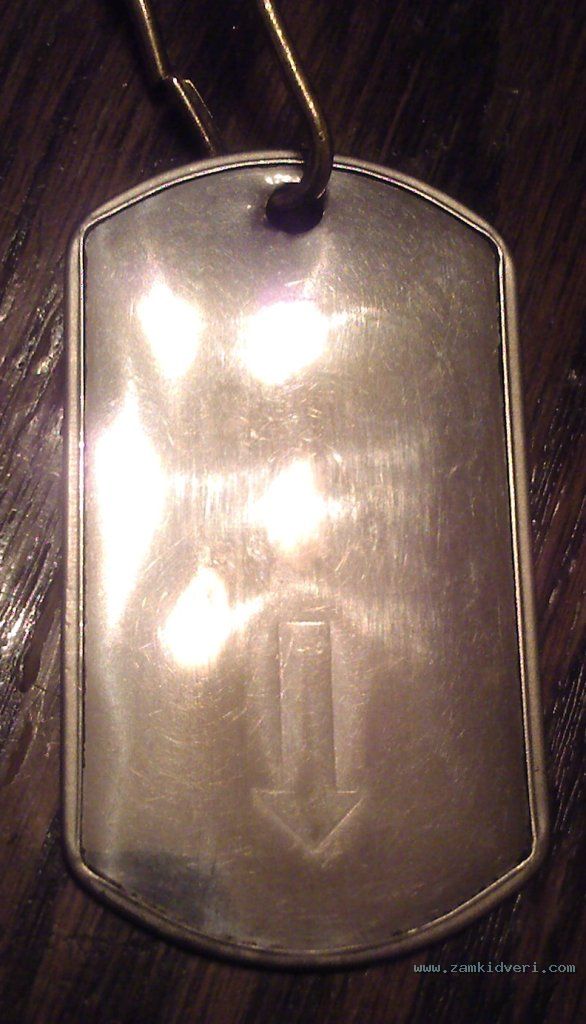

    На первых двух фотках карточка-ключ, на следующей - ручка - в прорезь сверху вставляется карточка стрелкой к себе до щелчка, после чего ручка приходит в зацепление с механизмом защелки и ее можно открыть - если карточка не вставлена, или она не от этого замка - зацепления не происходит и ручка вращается свободно. На последней фотке карточка вставлена в замок.

    Может кому известно что это за такое чудо?
    Миниатюры Миниатюры Нажмите на изображение для увеличения
Название: 7.jpg‎
Просмотров: 508
Размер:	107.6 Кб
ID:	19520   Нажмите на изображение для увеличения
Название: 8.jpg‎
Просмотров: 512
Размер:	100.3 Кб
ID:	19521   Нажмите на изображение для увеличения
Название: 9.jpg‎
Просмотров: 535
Размер:	73.2 Кб
ID:	19522

    Нажмите на изображение для увеличения
Название: 10.jpg‎
Просмотров: 519
Размер:	77.0 Кб
ID:	19523
    С уважением, Пётр

  2. #2
    Администратор
    Регистрация
    03.03.2007
    Сообщений
    5,449

    По умолчанию 0

    Сообщение от 20-03-2009, 12:27

    Цитата Сообщение от Иванов
    На днях увидел интересный замок, удалось сделать фотографии телефоном ( за качество не обессудьте, снимал из-под полы ).

    На первых двух фотках карточка-ключ, на следующей - ручка - в прорезь сверху вставляется карточка стрелкой к себе до щелчка, после чего ручка приходит в зацепление с механизмом защелки и ее можно открыть - если карточка не вставлена, или она не от этого замка - зацепления не происходит и ручка вращается свободно. На последней фотке карточка вставлена в замок.

    Может кому известно что это за такое чудо?
    по моиму без Кулибина тут не обощлось.
    мастеров изготовить самодельные замки много.но как правило там никаких особенных секретов нет,и взломостоикости тоже.

  3. #3
    Администратор
    Регистрация
    03.03.2007
    Сообщений
    5,449

    По умолчанию 0

    Изготовление фабричное, так что Кулибин если и приложил свою руку - только на стадии проектирования. К сожалению, ручка, куда вставляется жетон, вышла не очень, зато сам ключ виден очень хорошо и видно, что такая запрессовка не под силу кустарь даже с золотыми руками.

    Ладно, слегка приоткрою завесу тайны это замок для гостиниц, с мастер-системой и мастер-ключом же. Просто интересно, что вроде карточка, но без электричества .

    К сожалению, стальных опилок под рукой не было, но по-моему однозначно это магнитный замок, послуживший прообразом некоему магнитному цилиндр у, ранее тут обсуждавшемуся. Т.е. жесть - это нержавейка, а внутри стоят сильные магниты, они притягивают или отталкивают штифты, обеспечивающие зацепление ручки с механизмом замка. Если комбинация магнитов неправильная - зацепления не происходит, если правильная - раздается характерный щелчок и ручка перестает крутится свободно.

    Ну так что, неужели никто не встречал этого раньше?
    С уважением, Пётр

  4. #4
    Активный пользователь
    Регистрация
    15.03.2008
    Сообщений
    26

    По умолчанию 0

    Замок магнитный, называется Schlage Corkey производства США






    Миниатюры Миниатюры Нажмите на изображение для увеличения
Название: (US)1.jpg‎
Просмотров: 1353
Размер:	21.5 Кб
ID:	19536   Нажмите на изображение для увеличения
Название: 10.jpg‎
Просмотров: 1394
Размер:	11.7 Кб
ID:	19538
    Изображения
    Изображения
    Последний раз редактировалось Михалев; 26.03.2009 в 14:17.

  5. #5
    Эксперт из команды форума
    Регистрация
    03.03.2007
    Адрес
    Санкт-Петербург
    Сообщений
    1,655
    Записей в дневнике
    28

    По умолчанию 0

    А открывает сам замок он поворотом этой конструкции?
    Принцип я понял достаточно простой:
    http://www.locks.ru/win/informat/type8.swf
    А вот магнитов здесь сколько?

  6. #6
    Администратор
    Регистрация
    03.03.2007
    Сообщений
    5,449

    По умолчанию 0

    Юрий, большое спасибо, очень интересно. А внутренностей жетона нет?

    Цитата Сообщение от Oleg_V
    А открывает сам замок он поворотом этой конструкции?
    Ну да, она входит в зацепление только при вставленном родном жетоне. Про вандалостойкость можно не говорить, да и не предназначен для этого замок, а вот открыть его неразрушающими методами сложновато.

    Цитата Сообщение от Oleg_V
    А вот магнитов здесь сколько?
    Семь?

  7. #7
    Активный пользователь
    Регистрация
    15.03.2008
    Сообщений
    26

    По умолчанию 0

    Вот статья про этот замок. Жаль не могу перевести -проблема с английским. А магнитов утверждают, что 24.
    Schlage CorKey

    Having more than 20 parts just in the handle part of the lock and over 20 magnetic
    tumblers, the Schlage CorKey lock is without doubt a complicated device A 1989
    article in the Locksmith Ledger stated: “locksmiths either love it or fear it.” Perhaps
    the ones who fear it are those who have had to strip it down and reassemble it!
    The lock design evolved over a long period starting in the mid-1960s, traceable via
    a string of patents by Sedley (see Table D8 in Appendix D). At roughly the same
    time, a German magnetic card lock was also developed by Eisermann. The commercial
    version of the CorKey was introduced around 1974. CorKey locks have been installed
    on many large sites in the United States, including the San Francisco Mint and the
    FBI Building in Washington, DC.
    CorKey Control Systems sells the CorKey lock as part of a “CorKit” replacement for
    key-in-knob sets, dead bolts, and rim locks [95]. The CorKit transforms a standard
    key-operated lock into a card-operated lock, which is a strong selling point for
    upgrading old key-operated MK systems. Supporting equipment and software are
    supplied to enable the user to erase and reprogram the card keys, which do not
    need to be replaced. This is important for large installations wishing to minimize
    maintenance costs since it allows the building supervisor to recode the keys without
    calling a locksmith. The lock is also mechanically reconfigurable via the so-called
    TriSec mechanism, and we will see how this is achieved shortly. In the subsequent
    description, it is important to distinguish between the nonmagnetic metal parts
    (copper, stainless steel, and alloys) and the magnetic steel parts.
    We start by describing the key, which is far simpler than the rest of the lock mechanism. The key measures approximately 22 3˝ in length and 11 2˝ in width, and is only 50 thousandths of an inch thick. It consists of a plasto-ferrite sheet magnet (like a fridge magnet) sandwiched between a stainless steel front plate and alloy backing plate crimped around the edges. The key is inserted in the direction indicated by the arrow into the slot in the knob with the

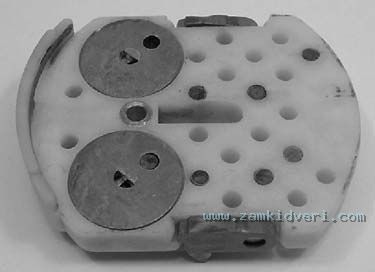

    Schlage CorKey card key. (Right) Cover removed to expose flexible magnetic strip.

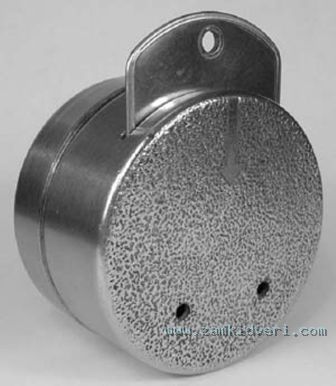

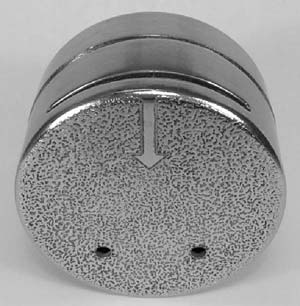

    Schlage CorKey magnetic card-operated entrance set.

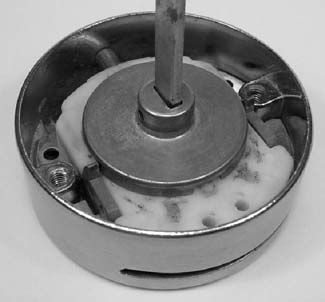

    Front part of knob with armature removed. Underside of armature and coupling.
    Inserting CorKey card to depress carriage.
    CorKey carriage: fixed copper base-plate (left); magnets and turntables
    for combination change (right).
    alloy backing to the rear. The nonmagnetic backing for the key allows the permanent magnets in the lock to respond to the magnetic pattern on the card. It is possible to repeatedly code and recode the rubber sheet with a new magnetization pattern. This can be done electromagnetically, like recording a signature on a magnetic stripe card, resulting in a different distribution of north and south poles on the rear surface of the card.
    Next we consider the construction of the lock, focusing only on the parts of the
    knob that are relevant to the locking function. When locked, the knob turns without
    engaging the spindle of the lock. The action of inserting the correct card key and
    pressing it down until it clicks into place, connects the knob to the spindle and
    allows the lock to be operated. When the knob is returned to the upright position,
    the key may be removed.
    The front of the knob is made of a cast, nonmagnetic alloy with a slot in the top
    for the card. Inside the back part is a teflon armature that is fixed by two screws to
    the front of the knob . A tail-piece connects through the collar of the
    knob to the bolt mechanism. In between the teflon armature and the knob there are
    six layers of components consisting of, from front to back:
    1. Copper leaf spring.
    2. Front keyway plate (steel).
    3. Back keyway plate (alloy).
    4. Perforated copper plate.
    5. Teflon carriage.
    6. Cast alloy coupling.
    Other components, including the magnetic tumblers, are inserted into the teflon
    carriage and we deal with these presently. The first four of the above components
    are slotted onto the mounting posts of the knob. The front keyway plate can move
    forward a small distance against the leaf spring to allow the key to be inserted.
    The carriage is mounted on the armature and can only slide up and down. The
    coupling, which is pinned to the tail-piece, can only rotate. There is a brass stud on
    the back of the carriage with a return pin in its base. The default position for the
    carriage is up, toward the key-slot. The coupling is shaped like a disc that is flat at
    the back where it connects to the tail-piece, but with several ridges at the front. The
    ridges are at the rim of the disc so that it is higher there than in the middle. The ridges
    are punctuated by two or more radial channels. The interplay between the coupling
    and the stud on the carriage is such that (i) when the carriage is up (the locked
    position), the stud is in the middle part of the disc and cannot drive the coupling;
    (ii) when the carriage is down, the stud slips into one of the channels between the
    ridges on the disc, engaging the coupling.
    The teflon carriage apart from the stud, is flat at the back and
    peppered with blind holes at the front. There are 22 holes in all as well as two
    curious discs, also having a hole, whose function we cover later. In addition, there
    is a flange on the front of the carriage that occupies the bottom of the keyway.
    Downward pressure is exerted on the carriage when a card key presses on the flange.
    A rear-facing swing hook is mounted on a pivot on each side of the carriage.
    The magnetic tumblers are inserted into the matrix of holes in the carriage, giving
    a maximum total of 24 positions, counting the ones in the discs. The matrix is
    somewhat irregular . The perforated copper plate is located in front of the carriage. In the locked position, the holes in the carriage match the perforations in the plate. Suppose now that the carriage is populated with magnetic tumblers. These are small but powerful magnets about
    0.2˝ in length and 0.09˝ in diameter.
    Consider now what happens to the tumblers in the locked position. The carriage is
    teflon, as is the armature, so there is nothing magnetic for quite some distance behind
    them. The perforated plate and back plate to the keyway are both nonmagnetic.
    However, the front keyway plate is steel, and, since the keyway back plate is quite
    thin, the magnets move toward the front plate and latch on. At the same time, the
    magnets have passed through the perforated copper plate, which is held in position
    on the mounting posts of the knob. Any downward pressure on the flange of the
    carriage results in the magnets binding in the perforations of the copper plate, which
    is thick enough to withstand considerable force.
    Now suppose that a card key is inserted whose magnetic coding is precisely the
    same as the magnetic tumblers on the carriage. The key intervenes in the space
    between the two keyway plates, with its nonmagnetic (alloy) side to the rear of the
    lock. It is now the magnetic sheet in the card that is the closest magnetic object to
    the tumblers. The magnetic repulsion exerted on the tumblers causes them to be
    displaced into the blind holes in the carriage, freeing them from the perforations on
    the copper plate. Clearly, if one or more tumblers is not matched by a pole on the
    card, it will continue to protrude into the plate and the carriage will remain locked.
    If all the tumblers match the coding of the card, the carriage can be depressed into
    the knob. As a result of this action, the two hooks on the carriage pivot back as
    they move out of a slot in the keyway plate. The hooks engage a copper clip in the
    armature that holds the carriage down. At the same time, the brass stud reaches
    the channel in the coupling, thereby engaging the tail-piece of the lock. The CorKey
    thus completes the linkage and the knob operates in the usual manner. Withdrawing
    the key releases the two swing hooks and the carriage springs back under the tension
    of the return pin, ejecting the card key.
    One can appreciate that with 24 possible tumbler positions, the number of system
    codes is effectively limitless. There are more than 16.7 million (224) permutations
    since not all the tumblers need to be present. In practice, the lock is set up with
    seven or more tumblers.

  8. #8
    Эксперт из команды форума
    Регистрация
    04.03.2007
    Адрес
    Санкт-Петербург
    Сообщений
    9,441
    Записей в дневнике
    430

    По умолчанию 0

    Имея больше чем 20 частей только в части ручки замка и более чем 20 магнитных тумблеров, Schlage CorKey замок является без сомнения сложным устройством, которое заявила 1989 статья в Бухгалтерской книге Слесаря: ”слесари или любят это или боятся этого.” Возможно те, кто боится этого, являются теми, кто должен был раздеть это вниз и повторно собрать это! Проект замка развился за длительный период, начинающийся в середине 1960-ых, прослеживаемой через последовательность патентов Sedley (см. Стол D8 в Приложении D). В примерно то же самое время немецкий магнитный замок карты был также развит Eisermann. Приблизительно в 1974 была введена коммерческая версия CorKey. Замки CorKey были установлены на многих больших участках в Соединенных Штатах, включая Монетный двор Сан-Франциско и Здание ФБР в Вашингтоне, округ Колумбия. Системы управления CorKey продают замок CorKey как часть замены ”CorKit” для наборов ключа в кнопке, мертвых болтов, и замков оправы [95]. CorKit преобразовывает стандарт управляемый ключом замок в управляемый перфокартами замок, который является сильным пунктом продажи для того, чтобы модернизировать старые управляемые ключом системы ЗНАКА. Поддержка оборудования и программного обеспечения поставляется, чтобы позволить пользователю стереть и повторно программировать ключи карты, которые не должны быть заменены. Это важно для больших установок, желающих минимизировать затраты обслуживания, так как это позволяет наблюдателю здания повторно кодировать ключи, не называя слесаря. Замок также механически переконфигурируем через так называемый механизм TriSec, и мы будем видеть, как это достигнуто коротко. В последующем описании важно различить антимагнитные металлические детали (медь, нержавеющая сталь, и сплавы) и магнитные стальные части. Мы начинаем, описывая ключ, который намного более прост чем остальная часть механизма замка. Ключ измеряет приблизительно 22 3 ˝ в длине и 11 2 ˝ по ширине, и является только 50 тысячными частями одного дюйма толщиной. Это состоит из plasto-ферритового листового магнита (как магнит холодильника) зажатый между пластиной фронта нержавеющей стали и пластиной поддержки сплава, которой помешали вокруг краев. Ключ вставлен в направлении, обозначенном стрелкой в щель в кнопке с Schlage CorKey ключ карты. (Правильное) Покрытие, удаленное, чтобы выставить гибкую магнитную полосу. Schlage CorKey магнитный управляемый перфокартами вход установлен. Передняя часть кнопки с арматурой удалена. Нижняя сторона арматуры и сцепления. Вставка карты CorKey, чтобы снизить вагон. Вагон CorKey: неподвижная медная опорная плита (уехала); магниты и поворотные столы для изменения комбинации (право). сплав, отступающий к тылу. Антимагнитная поддержка для ключа позволяет постоянным магнитам в замке отвечать на магнитный образец на карте. Возможно неоднократно закодировать и повторно закодировать резиновый лист с новым образцом намагничивания. Это может быть сделано электромагнитно, как регистрация подписи на магнитной карте полосы, приводящей к различному распределению северных и южных полюсов на тыловой поверхности карты. Затем мы рассматриваем постройку замка,использование только на частях кнопки, которые относятся к функции захвата. Когда заперто, кнопка поворачивается, не затрагивая шпиндель замка. Действие вставки правильного ключа карты и придавливания это, пока это не щелкает в место, соединяет кнопку со шпинделем и позволяет замку управляться. Когда кнопка возвращена к вертикальному положению, ключ может быть удален. Фронт кнопки сделан из броска, антимагнитного сплава с щелью в вершине для карты. В задней части арматура тефлона, которая установлена двумя винтами к фронту кнопки. Часть хвоста соединяется через воротник кнопки на механизм болта. Промежуточный арматура тефлона и кнопка там - шесть слоев компонентов, состоящих из, с фронта, чтобы отступить: 1. Медная весна листа. 2. Фронт keyway пластина (сталь). 3. Назад пластина keyway (сплав). 4. Перфорированная медная пластина. 5. Вагон тефлона. 6. Сцепление сплава броска. Другие компоненты, включая магнитные тумблеры, вставлены в вагон тефлона, и мы имеем дело с ними теперь. Первые четыре из вышеупомянутых компонентов желобятся на повышающиеся должности кнопки. Фронт keyway пластина может продвинуть маленькое расстояние против весны листа, чтобы позволить ключу быть вставленным. Вагон установлен на арматуре и может только скользить вверх и вниз. Сцепление, которое прикреплено к части хвоста, может только вращаться. Есть медный гвоздик на спине вагона с булавкой возвращения в ее основе. Положение по умолчанию для вагона, к ключевой щели. Сцепление сформировано как диск, который является плоским в спине, где это соединяется с частью хвоста, но с несколькими горными хребтами на фронте. Горные хребты в оправе диска так, чтобы это было выше там чем в середине. Горные хребты акцентированы двумя или больше радиальными каналами. Взаимодействие между сцеплением и гвоздиком на вагоне таково, что (i), когда вагон (запертое положение), гвоздик, находится в средней части диска и не может вести сцепление; (ii), когда вагон снижается, промахи гвоздика в один из каналов между горными хребтами на диске, затрагивая сцепление. Вагон тефлона кроме гвоздика, является плоским в спине и наперченный глухими отверстиями на фронте. Есть 22 отверстия всего так же как два любопытных диска, также имея отверстие, функцию которого мы покрываем позже. Кроме того, есть гребень на фронте вагона, который занимает основание keyway. Нисходящее давление проявлено на вагоне когда нажатия клавиш карты на гребне. Стоящий перед тылом крюк колебания установлен на центре на каждой стороне вагона. Магнитные тумблеры вставлены в матрицу отверстий в вагоне, давая максимальное общее количество 24 положений, считая те в дисках. Матрица несколько нерегулярна. Перфорированная медная пластина расположена перед вагоном. В запертом положении отверстия в вагоне соответствуют перфорациям в пластине. Предположить Магнитные тумблеры вставлены в матрицу отверстий в вагоне, давая максимальное общее количество 24 положений, считая те в дисках. Матрица несколько нерегулярна. Перфорированная медная пластина расположена перед вагоном. В запертом положении отверстия в вагоне соответствуют перфорациям в пластине. Предположите теперь, когда вагон населен с магнитными тумблерами. Они - маленькие но сильные магниты приблизительно 0.2 ˝ в длине и 0.09 ˝ в диаметре. Рассмотрите теперь, что случается с тумблерами в запертом положении. Вагон - тефлон, как арматура, таким образом нет ничего магнитного для некоторого расстояния позади них. Перфорированная пластина и обратная пластина к keyway являются оба антимагнитными. Однако, фронт keyway пластина является сталью, и, начиная с keyway назад, пластина является весьма тонкой, движение магнитов к передней пластине и замку на. В то же самое время, магниты прошли через перфорированную медную пластину, которая проведена в положении на повышающихся должностях кнопки. Любое нисходящее давление на гребень вагона приводит к закреплению магнитов в перфорациях медной пластины, которая является достаточно толстой, чтобы противостоять значительной силе. Теперь предположите, что ключ карты вставлен, чье магнитное кодирование - точно то же самое как магнитные тумблеры на вагоне. Ключ вмешивается в место между двумя keyway пластинами, с его антимагнитным (сплав) сторона к тылу замка. Это - теперь магнитный лист в карте, которая является самым близким магнитным объектом на тумблеры. Магнитное отвращение, проявленное на тумблерах, заставляет их быть перемещенными в глухие отверстия в вагоне, освобождая их от перфораций на медной пластине. Ясно, если один или более тумблеров не будут подобраны полюсом на карте, то это продолжит высовываться в пластину, и вагон останется запертым. Если все тумблеры соответствуют кодированию карты, вагон может быть подавлен в кнопку. В результате этого действия эти два зацепляют центр вагона назад, поскольку они двигаются из щели в keyway пластину. Крюки вовлекают медную скрепку в арматуру, которая подавляет вагон. В то же самое время, медный гвоздик достигает канала в сцеплении, таким образом затрагивая часть хвоста замка. CorKey таким образом заканчивает редактирование, и кнопка работает в обычной манере. Удаление ключа выпускает два крюка колебания и весны вагона назад под напряженностью булавки возвращения, изгоняя ключ карты. Можно ценить, что с 24 возможными положениями тумблера, число кодексов системы эффективно безгранично. Есть больше чем 16.7 миллионов (224) перестановки с тех пор не, все тумблеры должны присутствовать. Практически, замок настроен с семью или больше тумблерами.

    так промт перевёл.. http://www.translate.ru/text_Translation.aspx
    с уважением

  9. #9
    Администратор
    Регистрация
    03.03.2007
    Сообщений
    5,449

    По умолчанию 0

    Да, Промт отжигает...

    По делу - оказывается у этого девайса ключ перепрограммируемый... вот это номер, никогда бы не подумал...

    Итак 20 магнитов - подобрать довольно сложно.

  10. #10
    Активный пользователь
    Регистрация
    15.03.2008
    Сообщений
    26

    По умолчанию 0

    Вот из-за таких переводов и не обращаюсь к эти программам. Первый опыт был лет 10 назад. Приобрел американский инструмент для открывания авто. Отсканировал инструкцию, перевел компьютером. Выбросил и с дочкой неделю с английского сами переводили.

  11. #11
    Администратор
    Регистрация
    03.03.2007
    Сообщений
    5,449

    По умолчанию 0

    Цитата Сообщение от Михалев
    Вот из-за таких переводов и не обращаюсь к эти программам.
    Да нет, программа переводит нормально, только надо чтобы лексика соответствовала - к сожалению, замочной лексики там нет.
    У меня на компе стоит программка, которая показывает перевод слова, на которое наведен курсор - это удобно, а связать слова уже можно самостоятельно.

  12. #12
    Продвинутый
    Регистрация
    08.04.2008
    Сообщений
    155

    По умолчанию 0

    Цитата Сообщение от Иванов
    Да нет, программа переводит нормально, только надо чтобы лексика соответствовала - к сожалению, замочной лексики там нет.
    У меня на компе стоит программка, которая показывает перевод слова, на которое наведен курсор - это удобно, а связать слова уже можно самостоятельно.
    Такая же, очень удобно

  13. #13
    Эксперт из команды форума
    Регистрация
    04.03.2007
    Адрес
    Санкт-Петербург
    Сообщений
    9,441
    Записей в дневнике
    430

    По умолчанию 0

    что поделать. узкоспециализированный текст.. хотя переводчики- люди, что профи. переводят без проблем.. не раз сталкивался и довольно недорого
    с уважением

Похожие темы

  1. Статья: Интересный навесной замок
    от SAWWA в разделе СТАТЬИ и комментарии к ним
    Ответов: 0
    Последнее сообщение: 14.11.2011, 01:27
  2. Интересный факт Kerberos 112.11.036
    от d3m в разделе СТАЛЬНЫЕ ДВЕРИ И ЗАМКИ
    Ответов: 3
    Последнее сообщение: 07.06.2010, 20:32
  3. интересный сайт с сейфами
    от SAWWA в разделе СТАЛЬНЫЕ ДВЕРИ И ЗАМКИ
    Ответов: 0
    Последнее сообщение: 22.10.2009, 03:19
  4. Интересный замок для сейфа
    от SAWWA в разделе СТАЛЬНЫЕ ДВЕРИ И ЗАМКИ
    Ответов: 8
    Последнее сообщение: 21.10.2009, 00:37
  5. Интересный сайт с автоотмычками
    от Иванов в разделе СТАЛЬНЫЕ ДВЕРИ И ЗАМКИ
    Ответов: 2
    Последнее сообщение: 29.03.2009, 18:50

Социальные закладки

Социальные закладки
  • Google
  • Share |



Ваши права

  • Вы не можете создавать новые темы
  • Вы не можете отвечать в темах
  • Вы не можете прикреплять вложения
  • Вы не можете редактировать свои сообщения
Rambler's Top100 Рейтинг@Mail.ru Яндекс цитирования Яндекс.Метрика

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
