    По умолчанию Школа АВС. Меняем пакет сувальд замка Керберос

    Очень полезная опция - сменный пакет сувальд. Но как собрать его, если завод поленился замаркировать сувальды ? Смотрим урок!


  2. #2
    Эксперт из команды форума
    Регистрация
    03.03.2007
    Адрес
    Санкт-Петербург
    Сообщений
    1,655
    Записей в дневнике
    28

    По умолчанию 0

    Спасибо за критику. Ввели маркеровку сувальд в соотвествие с инструкцией:

    Инструкция по замене секрета замка KERBEROS
    (на примере замка 111.21. 006 )



    Фото 1.

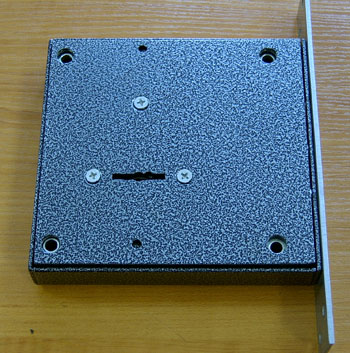

    Снять замок с двери. Убедится, что замок находится в положении "открыто", т.е. засов замка полностью расположен в корпусе.

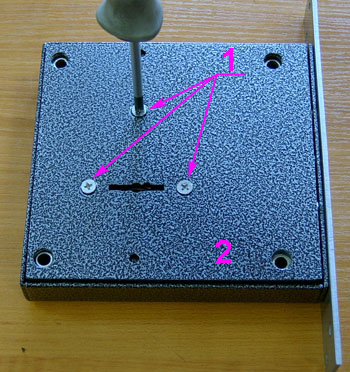

    Фото 2.

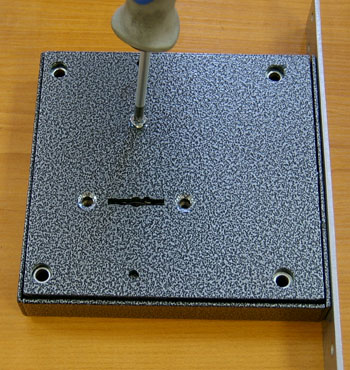

    Снять крышку замка 2, открутив винты 1.




    Фото 3.

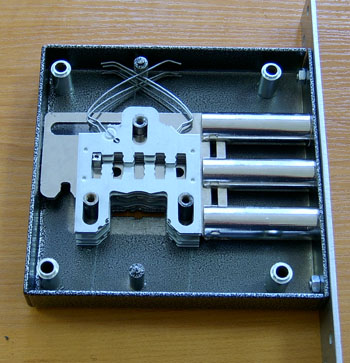

    Последовательно снять со стоек корпуса верхние четыре сувальды .




    Фото 4.

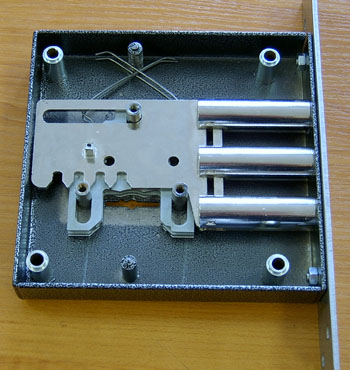

    Извлечь засов из корпуса замка.




    Фото 5.

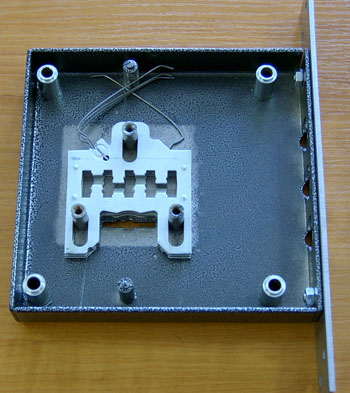

    Последовательно снять со стоек корпуса нижние четыре сувальды .




    Фото 6.

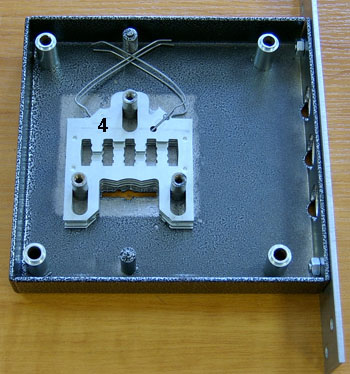

    Последовательно установить сувальды из комплекта (211.20.02) под номерами 1,2,3,4 на стойки корпуса замка.




    Фото 7.
    Последовательно установить сувальды из комплекта (211.20.02) под номерами 1,2,3,4 на стойки корпуса замка.




    Фото 8.

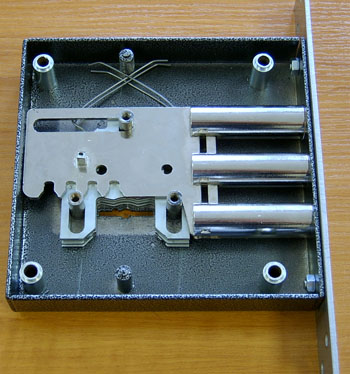

    Установить засов в корпус замка.




    Фото 9.

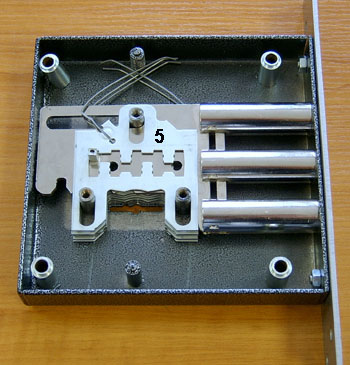

    Последовательно установить сувальды из комплекта (211.20.02) под номерами 5,6,7,8 на стойки корпуса замка.




    Фото 10.
    Последовательно установить сувальды из комплекта (211.20.02) под номерами 5,6,7,8 на стойки корпуса замка.


    Фото 11.
    Установить крышку замка с помощью трех крепежных винтов.


    Фото 12.
    В результате выше описанных операций был изменен секрет замка KERBEROS
