Запретная Зона (ZZ doors). Стальные двери.

[KKK]

Тут 11 или 11.5 мм. Завтра уточню.

[valeg]

Спасибо!
Уточнение не требуется, Порядок ясен.
Высота резинки даже, если 14мм , страшно ничего произойти не может. Высокий = гуттаперчевый.

[valeg]

Спасибо!
Уточнение не требуется, Порядок ясен.
Высота резинки даже, если 14мм , страшно ничего произойти не может. Высокий = гуттаперчевый.

[KKK]

Столкнулся с фактом стаскивания D-шки при величине зазора 5мм в этом месте. Вобщем, предположение такое было ДО, но вот.. убедился. Надеялся проскочит..

Стаскивает с наружной петлевой?

[KKK]

Ровная (симметричная D-шка) у нас только на внутреннем контуре. На наружном "скошенная".

[valeg]

Стаскивает с наружной петлевой?

Угу. Вижу степень боковой нагрузки. Стащит со временем.
Ладно, что-нибудь придумаю.

[KKK]

Ну да, 5мм зазора маловато, конечно. Сдвиг получается.

[Yugens]

Константин, день добрый!
Хотел давно уточнить, есть ли в Вашем "боевом ассортименте" броненакладки Azzi Fausto, в частности топового исполнения : superblindato+antiscasso + WIDIA.
Каково Ваше к ним "отношение" и особенно к этому покрытию - WIDIA?

[KKK]

Константин, день добрый!
Хотел давно уточнить, есть ли в Вашем "боевом ассортименте" броненакладки Azzi Fausto, в частности топового исполнения : superblindato+antiscasso + WIDIA.
Каково Ваше к ним "отношение" и особенно к этому покрытию - WIDIA?

Приношу извинения, не увидел вопрос. (
Поскольку обсуждение вопроса уже пошло в отдельной теме, не буду дублировать здесь ответ. Просто дам ссылку.
http://www.zamkidveri.com/forum/32/thread36829.html

[KKK]

Поскольку уже не первый раз возникает вопрос о способах крепления замков, расскажу наше видение, нашу позицию и наше решение этого технологического момента.
Замок – это сердце двери, и по нашему твердому убеждению, закреплен он должен быть максимально жестко, насколько это возможно. Необходимо использовать все точки крепления, предусмотренные в корпусе замка.
Как известно, по способу крепления в дверях наиболее распространены «врезные» и «вкладные» замки.
Врезные замки вставляются с торца двери, и крепятся к полотну через торцевую планку. Как правило, это недорогие "легкие" замки, широко распространенные на рынке и популярные, благодаря невысокой цене и простоте их установки. Это удобное решение для деревянных, пластиковых и бюджетных стальных дверей.
Вкладные замки имеют крепежные отверстия в корпусе, и крепятся внутри полотна к специальному шасси. Это уже более серьезные замки "тяжелых" серий, предназначенные для установки в двери, имеющие более продвинутую конструкцию.
Вкладной способ установки замка крепче, надежнее, не нарушает целостность силового каркаса полотна, но требует наличия в полотне специальной системы крепления, точного позиционирования крепежных отверстий и отверстий под ригели замка в торцевой части полотна.
Установка и обслуживание вкладного замка сложнее, дороже и занимает больше времени, по сравнению с врезным.
Сегодня практически все крупные производители серьезных замков, идя навстречу тенденциям и пожеланиям рынка, производят замки с универсальным способом монтажа. Такие замки имеют как крепежные отверстия в корпусе, так и торцевую планку.
Торцевая планка у таких замков съемная, и прилагается в комплекте, фактически, как переходник-адаптер для унификации крепления и расширения применимости замка к различным дверям. Если конструкция двери не позволяет полноценно закрепить тяжелый замок через корпус, то его крепят врезным способом через торцевую планку.

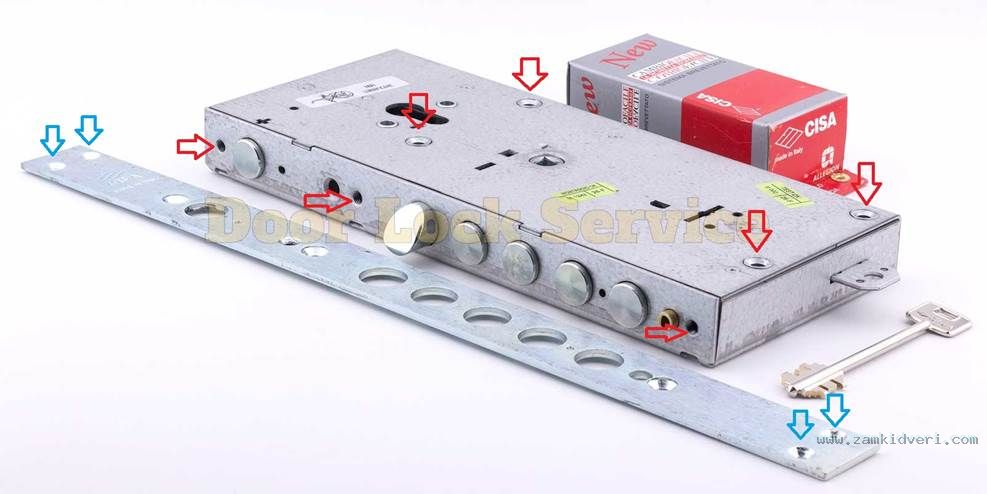

Для примера и наглядности приведу замок "тяжелой" серии CISA 57.966. Да простят меня коллеги, чье фото я позаимствовал, как первое попавшееся в сети с нужным ракурсом. Специально сохранил водяной знак, показывающий авторов фото.
Замок в общей сложности имеет 7 точек крепления (четыре на плоскости и 3 на торце корпуса).
Крепление замка.jpg

Красным показаны все точки крепления замка, включая три точки с торцевой части корпуса (для крепления торцевой планки-адаптера). Все точки разнесены друг от друга, и наиболее равномерно распределяют крепление на весь корпус замка.
А синим, показаны точки крепления к двери при врезном способе. Как видно, в этом случае замок к двери крепится только четырьмя винтами (сгруппированными попарно, и, по сути, образующими только две точки крепления), а внутри полотна и в торцевой его части замок фактически висит в воздухе.
При вкладном способе мы используем все 7 точек крепления, предусмотренные конструкций данного замка.

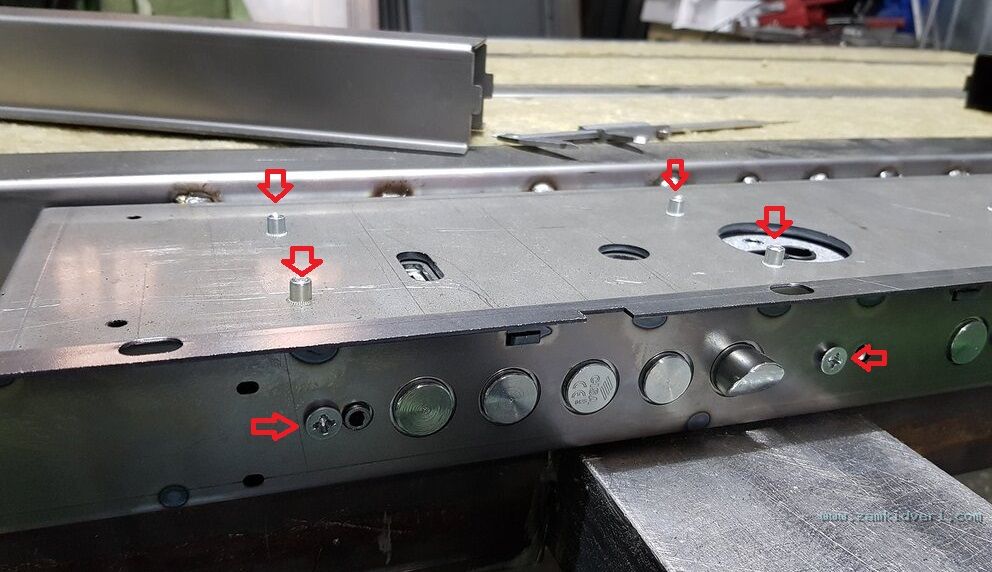

Вот так выглядит замковый карман наших дверей (на сегодня это К60, К62, К70, К80) с креплениями замка (на фото полотно, вид снаружи, до приварки наружного листа).
Крепление замка ZZ doors.jpg

Замковый карман, гнутый из 3мм стали, образует закрытый снаружи пенал, и выполняет роль шасси крепления замка. Замок так же видно на фото. Он вложен в замковый карман, и закреплен на все предусмотренные его конструкцией точки крепления. Для качественного соединения (хорошей затяжки винта) резьбы в 3мм стали не достаточно, на наш взгляд. Мы используем резьбовые втулки.
Стрелками показаны точки крепления (торцевые винты на фото просто наживлены). При сборке все винты спрятаны под торцевыми профилями.

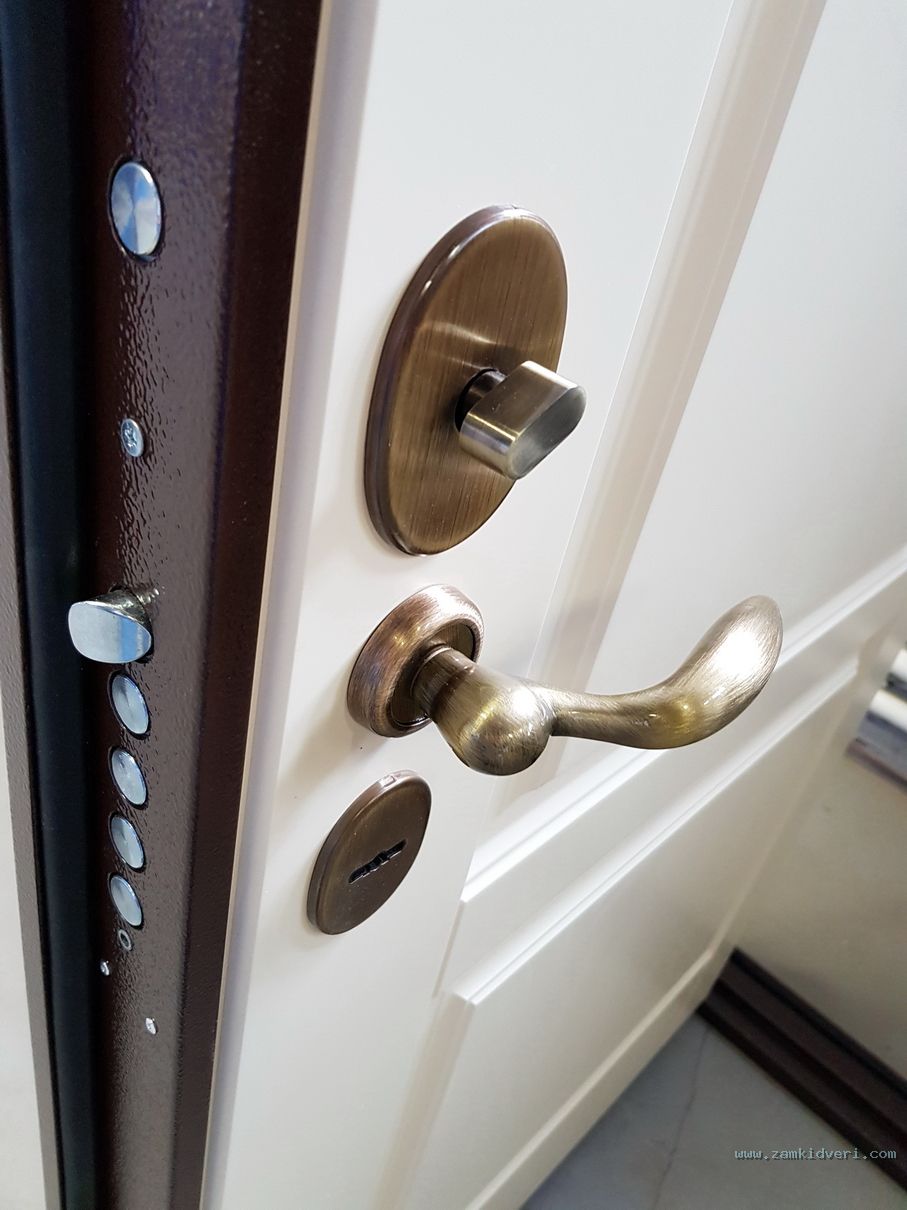

Вот так все выглядит все после сборки. Крепко, надежно, эстетично.

[NikNicls]

Энциклопедическая заметка получилась!

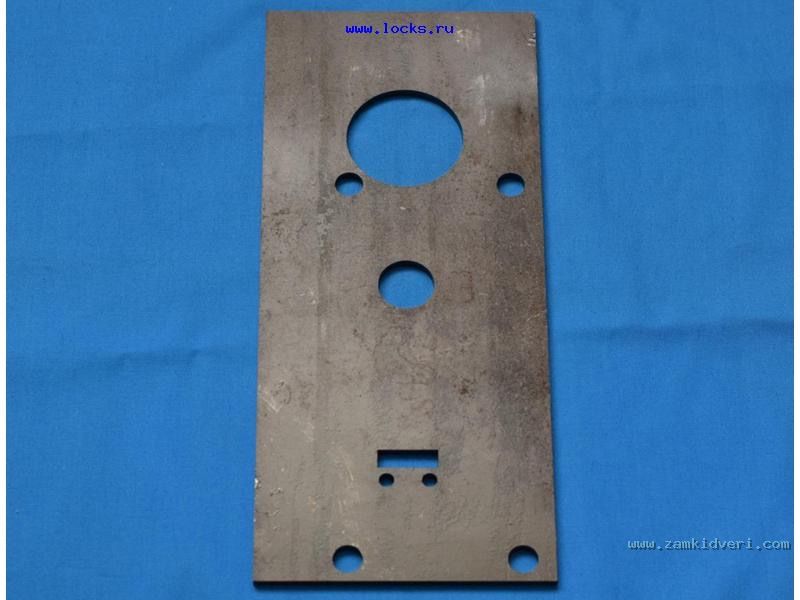

Дополню, что считаю не маловажным. Только на замок установленный вкладными способом можно грамотно установить защитную пластину от высверливания уязвимых мест замка. Очень смешно и порой небезопасно крепят некоторые производители те самые пластины к вкладным замкам. Некоторые при таком способе установки такую опцию предложить и вовсе не могут.9A4F1C96-E675-4A52-BDE6-27B8BF79BC5A.jpeg

[KKK]

Энциклопедическая заметка получилась!
Дополню, что считаю не маловажным. Только на замок установленный вкладными способом можно грамотно установить защитную пластину от высверливания уязвимых мест замка. Очень смешно и порой небезопасно крепят некоторые производители те самые пластины к вкладным замкам. Некоторые при таком способе установки такую опцию предложить и вовсе не могут.Вложение 41580

Спасибо, Николай. Да, про бронепластину важное дополнение.
Кстати, на фото замка в кармане, бронепластина установлена. Ее можно разглядеть в отверстиях под ключ и ручку.

[NikNicls]

Спасибо, Николай. Да, про бронепластину важное дополнение.
Кстати, на фото замка в кармане, бронепластина установлена. Ее можно разглядеть в отверстиях под ключ и ручку.

Кто бы сомневался!? Какую пластину используете?

[KKK]

Кто бы сомневался!? Какую пластину используете?

2мм на весь корпус замка.

[NikNicls]

2мм на весь корпус замка.

Это понятно, что 2 мм. толще бывает только пластины от Кербероса или как почивший в бозе Эльбор ставил 2+2 мм.
А производитель кто? Просто калёная или с марганцем?

[KKK]

Хм... Признаюсь, Вы ввели меня в замешательство этим вопросом. ))
Я не занимаюсь закупками, так что сходу не отвечу. Дайте мне немного времени. Постараюсь уточнить. )

[mrpronkin]

Замковый карман, гнутый из 3мм стали, образует закрытый снаружи пенал

Пятистенок?

[valeg]

Это понятно, что 2 мм. толще бывает только пластины от Кербероса или как почивший в бозе Эльбор ставил 2+2 мм.
А производитель кто? Просто калёная или с марганцем?

СТАЛовские толстые. Не то 4, не то 4,5 мм.
Но их особенность я тебе рассказывал..

[KKK]

Пятистенок?

Четырехстенок, если точнее. К торцу полотна стенка у кармана не получится. Ригели замка правильно не подойдут в плоскость торцевой части. Утонут.
А если еще точнее, то карман с трех внутренних сторон имеет гибы (полки) и на внутреннюю плоскость. Они нужны, для приварки кармана к внутреннему листу, для крепления крышки люка и образуют паз-ловитель, не позволяющий вдавить запертый замок внутрь, отсверлив винты крепления.

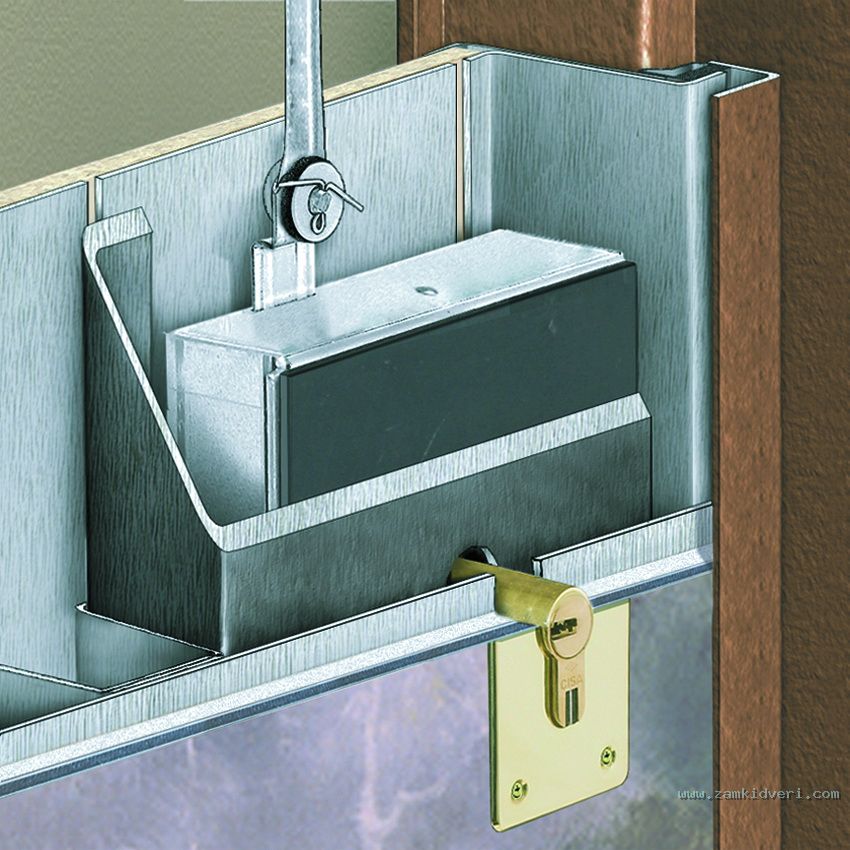

Вот, хоть иллюстрация довольно старая, но смысл понятен.
Карман К80.jpg

[mrpronkin]

СТАЛовские толстые. Не то 4, не то 4,5 мм.

Еще Поливектор, Горизонт и Меттэм предлагают толще 2-х мм.

Но их особенность я тебе рассказывал..

Сложность закалки в толще?
